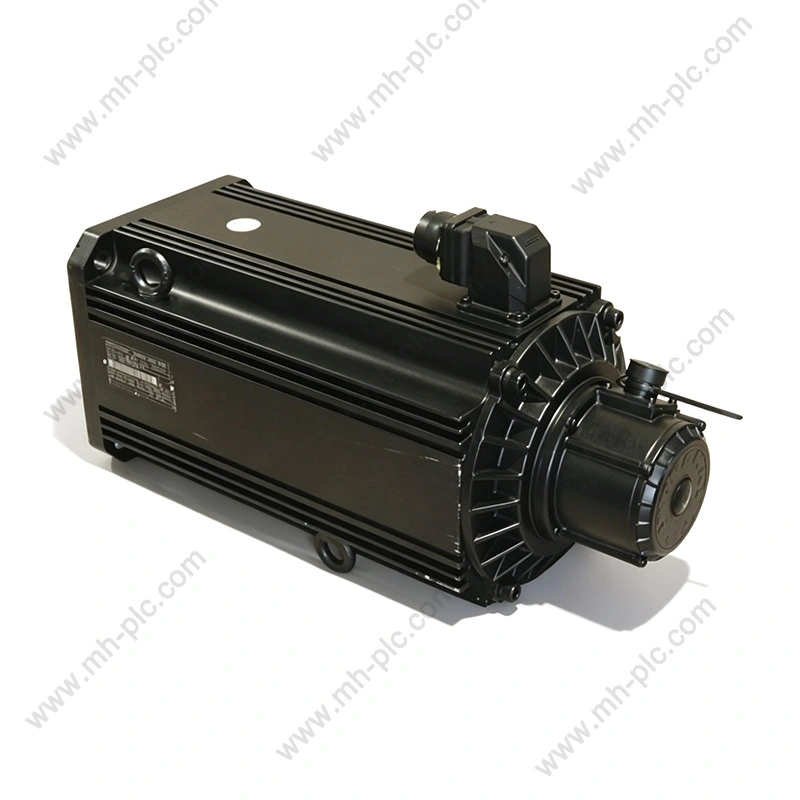

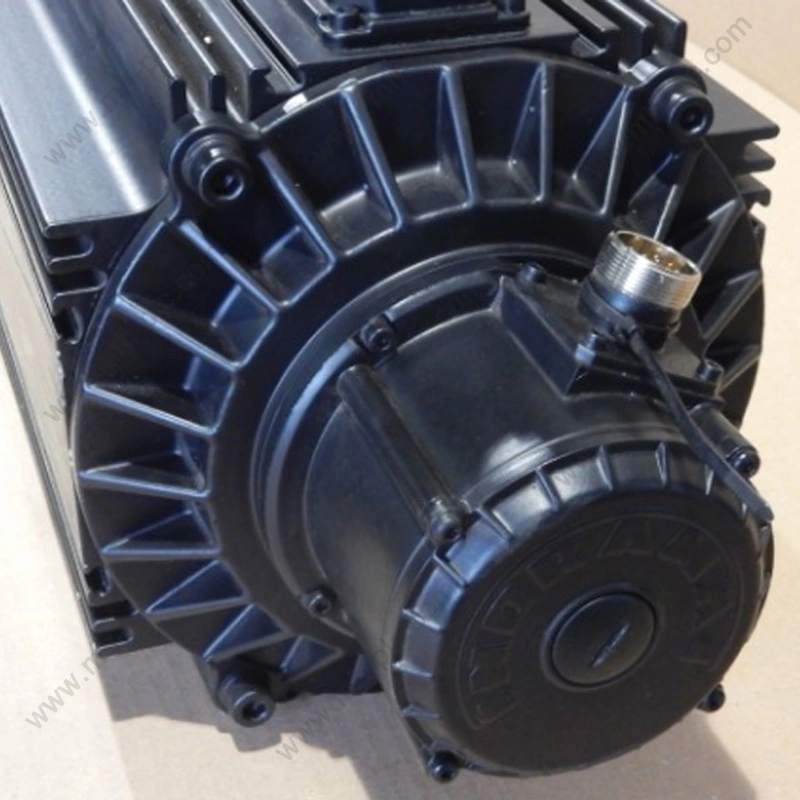

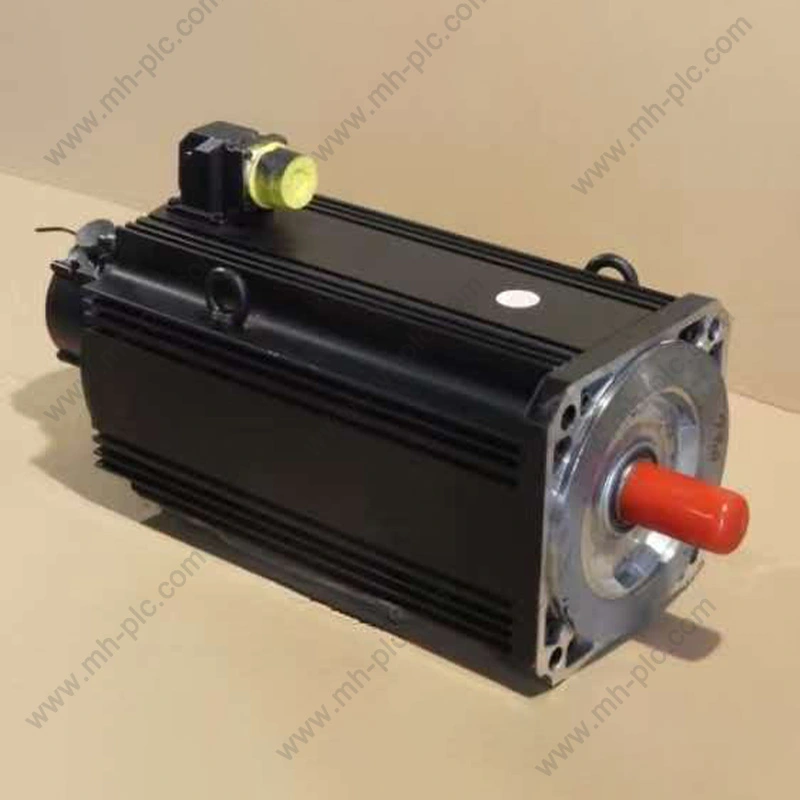

렉스로스 MDD112B-N-020-N2L-130GA0

Mao Hui Machinery는 전문적이고 신뢰할 수 있는 자동화 장비 공급업체입니다. 우리는 같은 날에 많은 제품을 배송하고 수많은 고객의 문제를 해결할 수 있다는 것을 자랑스럽게 생각합니다. Rexroth MDD112B-N-020-N2L-130GA0 디지털 AC 서보 모터는 긴 행정의 중부하 이송, 고속의 일정한 장력 및 다축 동기 정밀 공정을 위해 특별히 설계되었습니다. 높은 토크, 매우 높은 위치 정확도 및 전천후 내구성이라는 세 가지 핵심 장점을 결합합니다. 자동화된 생산 라인을 업그레이드하고, 공작 기계 예비 부품을 교체하고, 새 장비에 대한 완벽한 기계 매칭을 제공하는 데 선호되는 드라이브 장치입니다.

문의 보내기

제품 설명

중국의 전문 공급업체인 Mao Hui Machinery는 공칭 속도 2000rpm의 Rexroth MDD112B-N-020-N2L-130GA0을 제공합니다. 정지 상태에서 38.0Nm의 연속 토크를 제공하여 고부하 CNC에 강력하고 안정적인 성능을 보장합니다. 축 애플리케이션. 포지셔닝 데이터는 통합 디지털 서보 피드백(DSF) 인코더를 통해 전송됩니다. 정확한 조정을 위해 고해상도 신호를 컨트롤러에 보냅니다. 모터의 중심 직경은 130입니다. mm이고, 전원 및 피드백 케이블은 A측으로 나오므로 커플링 주위의 배선을 유지하는 데 도움이 됩니다. 그리고 보호 장치가 방해받지 않아야 합니다.

핵심 기술 사양 매개변수

정격 회전 속도	2000RPM
지속적인 정적 토크	38.0Nm
센터링 직경	130mm
보호 수준	IP65
모터 크기	498X140X140mm
무게	약 59kg
설치 유형	정적, 요소의 영향을 받지 않음
청소 제안	잦은 스팀청소는 피해주세요

참고: 이 Rexroth MDD112B-N-020-N2L-130GA0은 제조업체에서 단종되었습니다. 필요하신 경우, 신속히 연락주시기 바랍니다.

주요 응용 프로그램:

고급 CNC 공작 기계 산업

Rexroth MDD112B-N-020-N2L-130GA0은 CNC 머시닝 센터, 정밀 밀링 머신, 선반, 연삭기 및 기타 고정밀 가공 장비는 피드 축에 안정적인 동력을 제공하며, 공작 기계의 모션 축 등. 예를 들어:

CNC 머시닝 센터의 모션 제어;

정밀 기계 가공 장비;

자동 공구 교환 시스템용 드라이브;

고정밀 포지셔닝 플랫폼.

배터리로 구동되는 신에너지 생산 라인 장비

인쇄 및 제지 자동화 장비

Rexroth MDD112B-N-020-N2L-130GA0은 인쇄 장비, 되감기 장비, 종이 자동화 시스템에 적합합니다. 처리 장비 등 공급, 전송, 위치 지정 및 기타 메커니즘에 대한 전원 지원을 제공합니다.

포장 자동화 생산라인

고속 공급, 분류, 포장, 기계 조립, 충진 장비, 밀봉을 완료하는 데 필요합니다. 장비 및 자동 상자 충전 시스템은 물론 정확한 위치 지정 등이 필요합니다. 서보 시스템의 응답 속도 및 제어 정확도.

식품 및 담배 자동화 생산 라인

식품가공장비, 자동포장장비, 담배 등의 모션제어 부분에 사용 가능 생산 라인, 장비 작업의 정확한 실행 달성. 장비 운영 효율성 향상 및 생산 과정에서 장비 가동 중단 시간의 위험을 줄입니다.

자동차 부품 가공 장비

자동차부품가공센터

자동 조립 장비;

정밀검사장비;

자동화된 생산 보조 장비.

정기 유지 관리 권장 사항

유지관리 항목	권장 검사 내용
일일점검	작동음, 진동, 온도, 알람상태
정기점검	케이블 연결, 설치 고정, 장비 청소
운영 유지보수	부하 상태, 피드백 신호, 모션 정확도
고장 예방	매개변수 확인, 이상기록, 장비상태 분석

Q&A

Q1: 장비의 전원을 껐다가 다시 켠 후 좌표계 장애 및 원점 상실이 발생하는 원인은 무엇입니까?

A: Rexroth MDD112B-N-020-N2L-130GA0에는 N2L 다중 회전 절대 위치 인코더가 장착되어 있습니다. 다중 회전 위치를 기억하는 내장 백업 배터리. 배터리 사용량이 3~5년을 초과하면 전압이 감소하고 전원 공급이 부족하여 정전 시 위치 데이터가 손실됩니다. 또한 엔코더 플러그에 물이 들어가거나 케이블이 끊어지고 엔코더 디스크에 오일이 쌓이는 경우도 있습니다. 비정상적인 자세를 유발합니다. 해결책: 엔코더에 내장된 배터리의 전압을 확인하고, 전압이 맞지 않으면 교체하십시오. 3V 미만; 커넥터를 정기적으로 청소하고 케이블에 대한 보호 조치를 취하십시오.

Q2: 드라이버에서 인코더 통신 실패 F8078을 자주 보고합니다. 문제를 해결하는 방법?

A: 1. 엔코더의 고유연성 케이블을 확인하십시오. 내부 심선은 파손되기 쉽습니다. 왕복 운동 부품.

2. 플러그를 열고 핀이 오일로 인해 산화, 파손 또는 부식되었는지 확인하십시오.

3. 모터 진동으로 인해 엔코더 설치가 느슨해지고 엔코더 디스크가 오프셋됩니다.

4. 접지가 불량하면 전자기 간섭이 발생합니다. 문제 해결 방법: 예비 인코더 케이블을 교체합니다. 테스트하고, 플러그를 청소하고, 장비의 안정적인 단일 지점 접지를 보장하십시오.

Q3: 엔코더를 교체한 후 모터가 심하게 흔들리면서 작동하지 않습니다.

A: 엔코더 교체 후 자극 식별 및 엔코더 영점 보정이 수행되지 않았습니다. N2L 절대 위치 인코더는 IndraWorks 소프트웨어를 통해 자석 극에 대해 보정되어야 하므로 운전자가 회전자 위상을 올바르게 식별할 수 있고 교정 후 모터가 정상적으로 작동할 수 있는지 확인합니다. 완료되었습니다.
