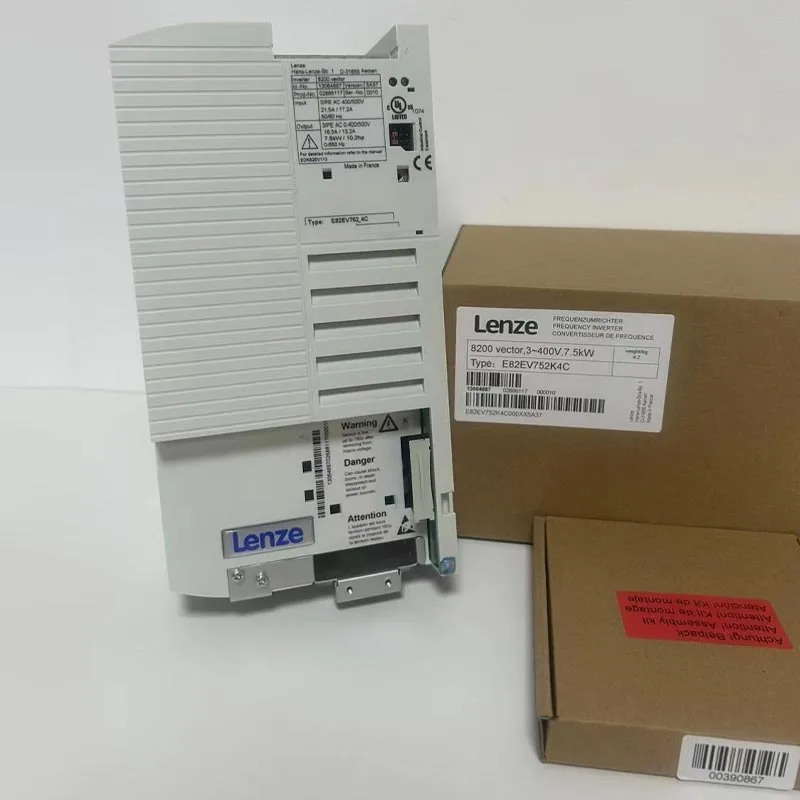

렌체 인버터솔루션은 정확한 속도 조절, 제어된 가속, 감속, 토크 관리 및 자동화 장비와의 통합이 필요한 산업용 모션 및 모터 제어 시스템에 사용됩니다. 올바른 인버터를 선택하는 것은 단순히 모터 출력을 일치시키는 문제가 아닙니다. 엔지니어는 또한 모터 유형, 공급 전압, 출력 전류, 제어 모드, 부하 특성, 제동 요구 사항, 통신 아키텍처, 환경 조건, 캐비닛 제약 조건 및 시운전 절차를 고려해야 합니다. 인버터 기술은 컨베이어, 펌프, 팬, 포장 장비, 공작 기계, 자재 취급 시스템 및 기타 산업 기계 전반에 걸쳐 적용될 수 있습니다. 가장 신뢰할 수 있는 선택 프로세스는 기계 듀티 사이클 및 모터 특성으로 시작한 다음 필요한 드라이브 기능, 보호, 제어 인터페이스 및 설치 조건을 정의합니다. 확립된 산업 자동화 제품을 소싱하는 구매자의 경우, 인버터 제품군마다 인터페이스, 소프트웨어 기능, 크기 및 설치 요구 사항이 다를 수 있으므로 정확한 모델 식별 및 애플리케이션 일치가 특히 중요합니다.
목차
해당 섹션으로 바로 이동하려면 아무 주제나 클릭하세요.
산업 장비에서 가변 속도 모터 제어가 중요한 이유는 무엇입니까?
많은 산업용 기계는 모든 조건에서 하나의 고정 속도로 작동하기 위해 모터가 필요하지 않습니다. 컨베이어에는 제어된 가속이 필요할 수 있고, 펌프에는 다양한 흐름 조건이 필요할 수 있으며, 팬은 변화하는 프로세스 요구에 반응할 수 있으며, 포장 기계는 종종 여러 축이나 스테이션 간의 조정된 이동에 의존합니다.
기존의 고정 속도 배열은 기계적 방법을 사용하여 기계 출력을 조정할 수 있지만 가변 주파수 드라이브를 사용하면 모터의 전기 작동 조건을 직접 제어할 수 있습니다.
선택된 제어 전략에 따라 공급된 주파수와 전압을 변경함으로써 드라이브는 모터 속도를 조절하고 토크 생성에 영향을 미칠 수 있습니다. 이를 통해 기계 설계자는 기계적 전달 방법에 전적으로 의존하지 않고도 움직임을 제어할 수 있는 보다 유연한 방법을 얻을 수 있습니다.
실질적인 이점은 단순히 '속도 변화'가 아닙니다. 가속을 제어하면 기계적 충격을 줄일 수 있습니다. 감속을 제어하면 커플링과 벨트에 갑작스러운 부하가 걸리는 것을 줄일 수 있습니다. 조정 가능한 속도를 사용하면 모터를 하나의 고정 지점에서 연속적으로 작동시키는 대신 필요한 생산 조건에서 프로세스를 작동할 수 있습니다.
기계 요구 사항 및 공정 조건에 따라 모터 속도를 조정할 수 있습니다.
정지 상태에서 작동 속도까지 정의된 램프를 제공하여 갑작스러운 기계적 부하를 줄입니다.
기계가 갑자기 멈추는 대신 정의된 프로필에 따라 속도를 늦출 수 있습니다.
모터 작동을 PLC, HMI, 센서 및 감시 시스템에 연결할 수 있는 제어 인터페이스를 제공합니다.
기계마다 다른 드라이브 동작이 필요한 이유
안정적인 하중을 운반하는 컨베이어는 호이스트, 압출기, 원심 팬 또는 고관성 기계와 다르게 동작합니다. 각 부하는 서로 다른 토크-속도 요구 사항을 생성합니다.
일부 장비에는 높은 시동 토크가 필요합니다. 일부는 저속에서 상대적으로 낮은 토크를 요구합니다. 일부는 큰 회전 질량을 가속한 다음 반복적으로 감속해야 합니다.
이러한 차이는 적절한 인버터 정격 및 제어 전략에 영향을 미칩니다.
속도 제어 및 공정 안정성
산업 자동화에서 속도는 프로세스 품질과 직접적인 관련이 있는 경우가 많습니다. 컨베이어 속도는 간격에 영향을 미칩니다. 펌프 속도는 유량에 영향을 미칩니다. 팬 속도는 공기량에 영향을 미칩니다. 롤러 속도는 자재 취급에 영향을 미칩니다.
따라서 드라이브는 단순히 모터 액세서리가 아닌 프로세스 제어 루프의 일부가 될 수 있습니다.
모터 제어가 기계부터 시작되어야 하는 이유
첫 번째 질문은 "어떤 인버터가 올바른 kW 정격을 가지고 있습니까?"가 되어서는 안 됩니다. 더 좋은 질문은 "기계가 모터로부터 요구하는 것은 무엇입니까?"입니다.
대답에는 시작-정지 주파수, 연속 작동 속도, 최대 토크 요구, 가속 시간, 감속 시간, 부하 관성, 주변 온도 및 통신 요구 사항이 포함되어야 합니다.
산업용 주파수 인버터는 모터를 어떻게 제어합니까?
산업용 인버터는 들어오는 전력을 연결된 모터에 적합한 제어 출력으로 변환합니다. 기존 AC 드라이브에서 이 프로세스에는 일반적으로 정류, DC 링크 에너지 저장 및 인버터 단계를 통한 제어 스위칭이 포함됩니다.
정류기 스테이지
일반적인 AC 드라이브의 경우 들어오는 AC 공급 장치는 먼저 DC로 변환됩니다. 정류기 단계는 다운스트림 스위칭 회로에 사용되는 DC 버스를 설정합니다.
정류기 구성은 드라이브 아키텍처 및 공급 장치 배열에 따라 다릅니다.
DC링크
DC 링크는 입력 정류기와 출력 인버터단 사이의 중간 에너지 섹션 역할을 합니다. 커패시터 및 기타 구성 요소는 DC 전압을 안정화하고 스위칭 프로세스를 지원하는 데 도움이 됩니다.
인버터단
인버터 단계에서는 반도체 스위치를 사용하여 DC 링크 전력을 제어된 3상 또는 기타 적절한 출력으로 변환합니다. 드라이브는 스위칭 패턴을 조정하여 모터에 적용되는 전압과 주파수를 제어합니다.
출력 주파수
AC 유도 모터의 모터 속도는 전기 주파수 및 모터의 극 수와 관련이 있습니다. 따라서 출력 주파수를 변경하면 모터의 작동 속도가 변경됩니다.
슬립 및 부하 조건도 실제 모터 속도에 영향을 주기 때문에 관계가 완전히 직접적이지는 않습니다.
전압 제어
드라이브는 모터 전압도 제어합니다. 모터에서 원하는 자속 조건을 설정하려면 전압과 주파수를 조정해야 합니다.
| 드라이브 스테이지 | 주요 기능 | 주요 고려사항 |
|---|---|---|
| 입력 정류기 | AC 공급을 DC로 변환 | 공급 전압 및 입력 구성 |
| DC링크 | 중간 DC 에너지 제공 | DC 전압, 리플, 커패시턴스, 열 조건 |
| 인버터 브리지 | 제어된 모터 출력 생성 | 스위칭 장치, 전류 용량, 제어 알고리즘 |
| 제어 프로세서 | 스위칭 및 모터 제어 명령을 계산합니다. | 제어 모드, 피드백, 소프트웨어 기능 |
| 보호 시스템 | 비정상적인 전기 상태를 모니터링합니다. | 전류, 전압, 온도, 오류 로직 |
PWM 스위칭
펄스 폭 변조는 일반적으로 원하는 모터 파형을 합성하는 데 사용됩니다. 반도체 스위치는 제어된 주파수에서 켜지고 꺼지며, 유효 전압과 주파수를 조절할 수 있는 펄스 패턴을 생성합니다.
스위칭 패턴은 드라이브의 제어 프로세서에 의해 관리됩니다.
모터 피드백
일부 애플리케이션은 물리적 모터 인코더 없이 작동합니다. 드라이브는 전기 측정 및 제어 알고리즘을 통해 모터 동작을 추정합니다.
더 빠른 속도나 위치 제어가 필요할 때 다른 응용 분야에서는 엔코더 피드백이 필요합니다.
개방 루프 및 폐쇄 루프 작동
개루프 제어는 물리적인 속도 피드백 장치를 사용하지 않습니다. 폐쇄 루프 제어는 인코더나 다른 센서의 피드백을 사용하여 조절을 개선합니다.
적절한 접근 방식은 필요한 정확도, 동적 응답, 모터 유형 및 기계 프로세스에 따라 달라집니다.
따라서 드라이브는 제어 시스템과 결합된 전력 전자 시스템입니다. 모터 성능의 품질은 전력 스테이지와 제어 알고리즘에 따라 달라집니다.
어떤 모터 및 부하 특성을 평가해야 합니까?
모터와 부하는 드라이브가 작동해야 하는 조건을 정의합니다. 따라서 올바른 크기를 결정하려면 모터 명판 전력보다 더 많은 정보가 필요합니다.
모터 유형
일반적인 산업 응용 분야에는 비동기 유도 모터, 영구 자석 모터, 동기 모터 또는 기타 모터 기술이 포함될 수 있습니다.
드라이브는 선택한 모터 유형과 해당 제어 방법을 지원해야 합니다.
모터 전압
모터 명판 전압은 드라이브 출력 및 전기 시스템과 일치해야 합니다. 불일치로 인해 잘못된 작동 조건이 발생할 수 있습니다.
모터 전류
드라이브 출력단은 일반적으로 전류 용량과 전력 등급에 따라 선택되기 때문에 모터 전류는 특히 중요합니다.
정격 전력이 동일한 두 모터는 전압, 효율, 역률 및 모터 설계에 따라 정격 전류가 다를 수 있습니다.
기본 주파수
모터의 정격 주파수는 드라이브 프로그래밍에 중요한 기준점이 됩니다. 기준점 아래의 전압과 주파수 사이의 관계는 사용 가능한 토크에 영향을 미칩니다.
부하 토크
토크 요구 사항은 크게 일정한 토크와 가변 토크 동작으로 나눌 수 있지만 실제 기계는 더 복잡할 수 있습니다.
컨베이어, 호이스트, 믹서 및 압출기는 넓은 속도 범위에 걸쳐 상당한 토크가 필요한 경우가 많습니다. 팬과 원심 펌프는 토크 요구 사항이 속도에 따라 크게 변하기 때문에 다르게 작동할 수 있습니다.
관성
부하 관성은 가속과 감속에 영향을 미칩니다. 회전 질량이 크면 속도를 변경하는 데 더 많은 토크와 더 많은 시간이 필요합니다.
| 모터 또는 부하 매개변수 | 중요한 이유 | 선택 영향 |
|---|---|---|
| 모터 전압 | 전기적 호환성을 정의합니다. | 드라이브 입력 및 출력 구성 |
| 정격전류 | 모터 전기 수요를 정의합니다. | 드라이브 전류 정격 |
| 모터 주파수 | 작동 기준점을 정의합니다. | 주파수 및 전압 설정 |
| 시동 토크 | 시작 요구 사항을 정의합니다. | 드라이브 과부하 및 제어 모드 |
| 부하 관성 | 가속 및 감속에 영향을 줍니다. | 램프 설정 및 제동 장치 |
| 작동 속도 범위 | 필요한 모터 제어 범위를 정의합니다. | 구동 알고리즘 및 모터 냉각 고려 사항 |
시작 조건
벨트에 과부하가 걸린 컨베이어에는 상당한 시동 토크가 필요할 수 있습니다. 팬의 시작 동작은 매우 다를 수 있습니다. 공작기계 스핀들은 빠른 가속과 정밀한 속도 조절이 필요할 수 있습니다.
드라이브는 평균 운전 조건이 아닌 실제 시동 조건과 일치해야 합니다.
과부하 요구 사항
일부 애플리케이션에는 모터의 연속 정격보다 짧은 전류가 필요합니다. 드라이브는 지정된 기간 동안 적절한 과부하 용량을 제공해야 합니다.
다양한 드라이브 제품군이 과부하 등급을 다르게 정의할 수 있으므로 과부하 데이터는 주의 깊게 해석해야 합니다.
저속에서 모터 냉각
표준 자체 냉각 모터는 낮은 모터 속도에서 냉각 성능이 감소하는 부착된 팬을 사용합니다. 기계가 저속에서 지속적으로 높은 토크를 필요로 하는 경우 추가적인 모터 냉각이 필요할 수 있습니다.
명판 데이터는 필수입니다.
- 정격 전압:모터의 지정된 작동 전압을 확인하십시오.
- 정격 전류:드라이브 출력 정격을 비교할 때 모터 전류를 사용하십시오.
- 정격 주파수:모터의 공칭 주파수를 확인하십시오.
- 정격 속도:시운전을 위한 기준으로 명판 속도를 사용하십시오.
- 역률:모터의 전기적 작동 특성을 고려하십시오.
- 모터 연결:해당되는 경우 스타 또는 델타 구성을 확인하십시오.
제어 모드는 기계 성능에 어떤 영향을 미칩니까?
다양한 애플리케이션에는 다양한 수준의 모터 제어 정밀도가 필요합니다. 간단한 컨베이어에는 고성능 포지셔닝 기계와 동일한 제어 전략이 필요하지 않을 수 있습니다.
V/f 제어
전압-주파수 제어는 가장 간단한 드라이브 제어 접근 방식 중 하나입니다. 드라이브는 출력 전압과 주파수 사이에 정의된 관계를 유지합니다.
이 모드는 높은 동적 토크 성능이 필요하지 않은 비교적 간단한 속도 제어 애플리케이션에 적합할 수 있습니다.
센서리스 벡터 제어
센서리스 벡터 제어는 모터 동작을 추정하고 기본 V/f 제어보다 더 독립적으로 자속 및 토크를 제어합니다.
많은 응용 분야에서 인코더가 필요 없이 더 나은 저속 토크 제어 및 동적 응답을 제공할 수 있습니다.
폐루프 벡터 제어
폐쇄 루프 제어는 인코더나 다른 센서의 피드백을 사용합니다. 이는 특히 속도 정확도와 부하 외란 응답이 중요한 응용 분야에서 속도 조절 및 동적 응답을 향상시킬 수 있습니다.
위치 제어
일부 드라이브 플랫폼은 통합 모션 제어 기능이나 상위 컨트롤러와의 조정된 통신을 통해 위치 지정 기능을 지원할 수 있습니다.
드라이브만으로 필요한 위치 지정을 수행할 수 있는지 여부는 특정 제품 및 애플리케이션 아키텍처에 따라 다릅니다.
| 제어 모드 | 전형적인 성격 | 잠재적인 적용 |
|---|---|---|
| V/f | 간단한 전압-주파수 관계 | 팬, 펌프, 기본 컨베이어 |
| 센서리스 벡터 | 엔코더 없이 향상된 토크 및 속도 제어 | 컨베이어, 믹서, 일반 기계 |
| 폐루프 벡터 | 피드백 기반 속도 조절 | 고성능 속도 애플리케이션 |
| 위치 제어 | 조정된 위치 또는 모션 기능 | 동작 집약적인 기계 |
제어 모드가 기계 동작을 변경하는 이유
컨베이어가 갑자기 더 무거운 하중을 받았다고 가정해 보겠습니다. 간단한 제어로 인해 모터 속도가 더욱 눈에 띄게 떨어질 수 있습니다. 벡터 제어 전략은 모터의 토크 생성 전류를 조정하여 보다 적극적으로 대응할 수 있습니다.
실제 동작은 드라이브 튜닝, 모터 모델, 제어 설정 및 부하 조건에 따라 달라집니다.
모터 식별
일부 드라이브 시스템은 모터 식별 또는 자동 튜닝을 수행합니다. 이 프로세스는 제어 알고리즘이 보다 정확한 내부 모터 모델을 생성할 수 있도록 모터 매개변수를 측정하거나 추정합니다.
올바른 시운전 절차는 구동 플랫폼과 모터 유형에 따라 다릅니다.
가속 응답
높은 동적 성능이 항상 유익한 것은 아닙니다. 포장 기계에는 빠른 가속이 필요할 수 있는 반면, 긴 컨베이어에는 벨트 장력 변화를 방지하기 위해 보다 부드러운 프로파일이 필요할 수 있습니다.
따라서 제어 모드는 단순히 더 많은 기능을 제공하기보다는 프로세스 동작에 따라 선택해야 합니다.
가속, 감속, 제동 기능은 어떤 역할을 하나요?
가속 및 감속 설정에 따라 모터 속도가 얼마나 빨리 변하는지 결정됩니다. 이러한 기능은 기계 역학과 드라이브의 전기적 동작에 직접적인 영향을 미칩니다.
가속 램프
가속 램프는 목표 값으로 즉시 점프하는 대신 명령 주파수를 점진적으로 증가시킵니다.
이는 급격한 토크 변화를 줄이고 벨트, 커플링, 체인, 기어 및 기타 변속기 구성 요소를 보호할 수 있습니다.
감속 램프
감속 램프는 모터 속도를 점진적으로 감소시킵니다. 그러나 속도를 줄이면 모터가 기계적 에너지를 전기 시스템으로 반환할 수 있습니다.
이렇게 재생된 에너지는 드라이브 내부의 DC 링크 전압을 증가시킬 수 있습니다.
제동 저항기
회생 에너지를 소산해야 하는 경우 제동 저항기가 전기 에너지를 열로 변환할 수 있습니다. 드라이브의 제동 트랜지스터와 저항기 선택은 애플리케이션의 에너지 및 듀티 사이클과 일치해야 합니다.
DC 주입 제동
일부 드라이브는 특정 정지 조건에서 제동 효과를 생성하기 위해 모터에 DC 전류를 주입할 수 있습니다. 이 기능은 애플리케이션별로 다르며 드라이브 지침에 따라 구성해야 합니다.
타행정지
코스트 정지는 구동 토크를 제거하고 모터와 기계가 자연스럽게 느려지도록 합니다. 이는 제어된 전기 감속이 필요하지 않은 경우에 유용합니다.
| 정지 방법 | 모터 행동 | 일반적인 사용 |
|---|---|---|
| 램프 정지 | 정의된 시간에 따라 주파수가 감소합니다. | 일반 제어 정지 |
| 해안 정류장 | 모터가 구동 토크를 잃고 자연스럽게 느려집니다. | 낮은 관성 또는 중요하지 않은 정지 |
| 제동 저항기 | 회생 에너지는 열로 소산됩니다. | 고관성 또는 급격한 감속 |
| DC 제동 | DC 여자는 제동 효과를 생성합니다. | 선택된 정지 및 유지 애플리케이션 |
고관성 애플리케이션
팬, 원심 분리기, 대형 롤러, 플라이휠 및 이와 유사한 기계는 상당한 운동 에너지를 저장할 수 있습니다. 시스템이 너무 빨리 정지하려고 하면 해당 에너지로 인해 DC 링크 전압이 상승할 수 있습니다.
따라서 적절한 제동 관리가 제공되지 않으면 드라이브가 보호 상태로 들어갈 수 있습니다.
제동 저항 선택
제동 저항 선택은 저항 값, 정격 전력, 펄스 지속 시간, 듀티 사이클, 드라이브 호환성 및 열 설치 조건에 따라 달라집니다.
한 번의 짧은 이벤트에 대해 전기적으로 호환되는 저항기는 반복되는 제동 주기에는 적합하지 않을 수 있습니다.
재생 시스템
일부 응용 분야에서는 제동 에너지를 저항기를 통해 소비하는 대신 AC 공급 장치로 반환하는 회생 드라이브의 이점을 누릴 수 있습니다.
이 아키텍처는 더 복잡하며 일반적으로 애플리케이션에 중요한 재생 작업이 있는 경우 선택됩니다.
인버터는 자동화 시스템과 어떻게 통신합니까?
최신 산업용 드라이브는 대규모 자동화 시스템 내에서 노드로 작동하는 경우가 많습니다. 드라이브는 PLC로부터 속도 명령을 수신하고, HMI와 상태 정보를 교환하고, 감시 컨트롤러에 경보를 보내거나, 조정된 모션에 참여할 수 있습니다.
디지털 입력 및 출력
기본 제어는 시작, 중지, 정방향, 역방향, 재설정 또는 기타 명령에 대한 디지털 입력을 통해 구현할 수 있습니다.
디지털 출력은 실행 상태, 오류 상태 또는 속도 관련 상태와 같은 조건을 보고할 수 있습니다.
아날로그 입력 및 출력
아날로그 신호는 속도 기준, 프로세스 값 또는 기타 연속 가변 명령을 나타낼 수 있습니다. 일반적인 배열에서는 제어 시스템에 따라 0~10V 또는 4~20mA 신호를 사용합니다.
산업용 통신 네트워크
고급 설비에서는 산업용 통신 네트워크를 사용하여 제어 및 진단 정보를 디지털 방식으로 교환합니다.
드라이브 제품군 및 구성에 따라 인터페이스에는 필드버스 및 산업용 이더넷 기술이 포함될 수 있습니다.
매개변수 액세스
통신을 통해 작동 매개변수, 오류 내역, 상태 단어, 모니터링 값 및 진단 정보에 대한 액세스도 제공할 수 있습니다.
| 인터페이스 | 일반적인 기능 | 애플리케이션 |
|---|---|---|
| 디지털 입력 | 개별 제어 명령 | 시작, 중지, 재설정, 방향 |
| 디지털 출력 | 개별 상태 표시 | 실행 중, 오류, 준비 상태 |
| 아날로그 입력 | 연속 프로세스 또는 속도 참조 | 속도 지령, 압력 지령 |
| 아날로그 출력 | 지속적인 모니터링 신호 | 속도 또는 전류 피드백 |
| 산업용 네트워크 | 디지털 제어 및 진단 | PLC 통합 및 기계 조정 |
PLC 통합
PLC는 드라이브에서 실제 속도, 출력 전류, 상태 및 오류 정보를 읽는 동안 속도 참조 및 제어 단어를 보낼 수 있습니다.
이러한 디지털 접근 방식은 다수의 유선 제어 신호에 대한 필요성을 줄이고 더 나은 진단 가시성을 제공할 수 있습니다.
HMI와 운영자 상호 작용
HMI는 드라이브 상태와 작동 값을 표시하는 동시에 권한 있는 직원이 선택한 매개변수나 작동 명령을 변경할 수 있도록 허용합니다.
중요한 매개변수는 무단 수정으로부터 보호되어야 합니다.
네트워크 아키텍처
여러 드라이브가 하나의 기계에서 작동하는 경우 통신 네트워크를 신중하게 계획해야 합니다. 장치 주소 지정, 케이블 라우팅, 종료, 업데이트 속도, 제어 대기 시간 및 오류 동작은 모두 시스템 신뢰성에 영향을 미칩니다.
원격 진단
현대 자동화 아키텍처에서는 원격 진단 기능을 점점 더 많이 사용하고 있습니다. 드라이브 경보 및 작동 데이터는 유지 관리 팀이 장비를 서비스에서 즉시 제거하지 않고도 문제를 식별하는 데 도움이 될 수 있습니다.
어떤 보호 기능을 고려해야 합니까?
가변 속도 드라이브는 전원 공급 장치와 모터 사이에서 작동하므로 전력 전자 수준과 모터 제어 수준 모두에서 보호가 필요합니다.
과전류 보호
기계적 과부하, 단락, 모터 결함, 잘못된 모터 매개변수 또는 갑작스러운 부하 변화로 인해 과도한 전류가 발생할 수 있습니다.
드라이브는 출력 전류를 모니터링하고 보호 전략에 따라 대응할 수 있습니다.
과전압 보호
감속 중 공급 장애나 회생 에너지로 인해 DC 링크 전압이 상승할 수 있습니다. DC 링크가 허용 범위를 초과하면 드라이브가 과전압 응답을 트리거할 수 있습니다.
저전압 보호
낮은 입력 전압은 드라이브 작동과 모터 성능에 영향을 미칠 수 있습니다. 드라이브는 DC 링크 및 입력 조건을 모니터링하고 보호 논리에 따라 응답할 수 있습니다.
과열 보호
전력 반도체, 방열판, 냉각 팬 및 기타 구성 요소는 작동 중에 열을 발생시킵니다. 온도 센서는 중요한 영역을 모니터링하고 한계를 초과하면 보호 대응을 시작할 수 있습니다.
모터 과부하
모터 열 동작은 전류, 속도, 냉각 및 작동 듀티에 따라 달라집니다. 드라이브 기반 전자 과부하 보호는 모터 전류와 구성된 매개변수를 사용하여 열 부하를 추정할 수 있습니다.
지락 및 출력 보호
드라이브는 비정상적인 전류 상태를 모니터링하고 특정 출력 오류를 감지할 수 있습니다. 드라이브 보호는 올바르게 설계된 업스트림 보호를 대체하지 않기 때문에 외부 보호 장치는 여전히 중요합니다.
| 보호 기능 | 가능한 원인 | 드라이브 응답 |
|---|---|---|
| 과전류 | 과부하, 단락, 가속 요구 | 경보, 전류 제한 또는 트립 |
| 과전압 | 재생 또는 공급 장애 | 트립, 감속 제어 또는 기타 보호 조치 |
| 저전압 | 공급 감소 또는 중단 | 경보, 제어 정지 또는 트립 |
| 과열 | 높은 부하, 높은 대기 온도, 냉각 장애 | 경보 또는 보호 트립 |
| 모터 과부하 | 과도한 지속 모터 부하 | 열 보호 또는 여행 |
| 출력 결함 | 모터 케이블 또는 모터 결함 | 보호 종료 |
보호 설정에는 올바른 모터 데이터가 필요합니다
보호 알고리즘은 모터 전류, 전력, 전압, 주파수, 열 특성 또는 구성된 작동 제한에 따라 달라지는 경우가 많습니다.
따라서 잘못된 모터 데이터는 성능과 보호 동작 모두에 영향을 미칠 수 있습니다.
외부 보호가 여전히 필요함
드라이브의 내부 보호 기능으로 인해 적절하게 선택된 업스트림 회로 차단기, 퓨즈, 연결 해제, 접지 및 설치 방법이 필요하지 않습니다.
전체 전기 시스템에는 조화로운 보호가 필요합니다.
안전한 종료
기계 수준의 안전에는 제어된 토크 제거, 안전 입력, 비상 정지 회로, 인터록 또는 전용 안전 등급 기능이 필요할 수 있습니다.
표준 시작/중지 입력에만 의존하기보다는 기계 위험 평가를 중심으로 안전을 설계해야 합니다.
설치 환경과 캐비닛 디자인이 선택에 어떤 영향을 미칩니까?
전기적 성능은 부분적으로 인버터 설치 방법에 따라 달라집니다. 동일한 드라이브라도 밀폐된 작은 캐비닛과 통풍이 잘 되는 제어판에서는 다르게 작동할 수 있습니다.
주변 온도
전력 반도체는 열을 발생시키며 주변 온도에 따라 드라이브가 열을 얼마나 효과적으로 발산할 수 있는지가 결정됩니다.
주변 온도가 높으면 제품 사양에 따라 전류 감소 또는 추가 냉각이 필요할 수 있습니다.
통풍
캐비닛 공기 흐름을 통해 드라이브에서 열이 빠져나갈 수 있어야 합니다. 통풍구가 막히거나 팬 용량이 부족하거나 캐비닛 배치가 불량하면 내부 온도가 올라갈 수 있습니다.
장착 간격
드라이브에는 환기구와 열 발생 표면 주위에 정의된 간격이 필요합니다. 정확한 거리는 제품 디자인에 따라 다릅니다.
고도
고도가 높아지면 공기 밀도가 감소하여 냉각 성능에 영향을 미칠 수 있습니다. 일부 드라이브 설치에는 지정된 고도 이상에서 용량 감소가 필요합니다.
먼지와 오염
산업 환경에는 전도성 먼지, 섬유 섬유, 오일 미스트, 습기 또는 화학적 오염 물질이 포함될 수 있습니다. 인클로저 보호 및 유지 관리 요구 사항은 현장 조건을 반영해야 합니다.
| 설치 조건 | 잠재적 효과 | 디자인 반응 |
|---|---|---|
| 높은 주변 온도 | 냉각 마진 감소 | 열 평가 및 가능한 경감 |
| 제한된 공기 흐름 | 열 축적 | 캐비닛 환기 개선 |
| 높은 고도 | 공기 냉각 능력 감소 | 고도 관련 경감 요구 사항을 따르십시오. |
| 먼지 | 냉각 경로 오염 | 적합한 인클로저 및 유지 관리 계획 |
| 수분 | 전기 및 부식 위험 | 적절한 환경 보호 |
| 높은 스위칭 주파수 | 추가 손실 및 EMI | 올바른 매개변수 및 케이블 설계 |
EMC 고려사항
고주파수 스위칭은 전자기 방출을 생성합니다. 모터 케이블, 접지, 차폐, 필터 및 캐비닛 구성은 전자기 호환성에 영향을 미칠 수 있습니다.
긴 모터 케이블은 케이블 정전 용량이 출력 회로에 영향을 미칠 수 있으므로 특별한 고려가 필요할 수 있습니다.
모터 케이블 길이
최대 허용 모터 케이블 길이는 드라이브 설계, 스위칭 특성, 모터 절연, 케이블 구조 및 출력 필터 또는 리액터에 따라 다릅니다.
이 정보는 설치 전에 제품 설명서를 참조하여 확인해야 합니다.
캐비닛 내부의 열 방출
드라이브뿐만 아니라 접촉기, 전원 공급 장치, 제동 저항기, PLC, 변압기 및 기타 구성 요소에서도 발생하는 열을 고려하는 것이 중요합니다.
총 열 부하에 따라 캐비닛에 팬, 에어컨 또는 다른 냉각 전략이 필요한지 여부가 결정됩니다.
전기 간격 및 배선
전원 배선과 제어 배선은 적절하게 배선되어야 합니다. 민감한 통신 및 아날로그 배선을 고전류 스위칭 경로에서 분리하면 간섭을 줄일 수 있습니다.
제동, 회생, 감속 에너지는 어떻게 관리해야 합니까?
전기 모터가 감속하더라도 회전 시스템은 운동 에너지를 즉시 잃지 않습니다. 그 에너지는 어딘가로 가야 합니다. 드라이브 아키텍처에 따라 열로 방출되거나 전기 네트워크로 반환될 수 있습니다.
재생에너지가 나오는 곳
재생은 일반적으로 부하가 명령된 전기 속도보다 빠르게 모터를 구동할 때 발생합니다. 고관성 감속과 부하 저하가 대표적인 예입니다.
그런 다음 모터는 일시적으로 발전기로 작동하여 전기 에너지를 드라이브의 DC 링크로 다시 보냅니다.
DC 링크 전압 상승
적절한 에너지 관리 경로가 없으면 회생 에너지로 인해 DC 링크 전압이 상승합니다. 전압이 드라이브의 작동 한계를 초과하면 과전압 트립이 발생할 수 있습니다.
제동 저항기
제동 저항기는 재생 에너지에 대한 제어된 경로를 제공합니다. 제동 회로는 DC 링크 전압이 관련 임계값에 도달하면 저항기를 작동으로 전환합니다.
회생제동
재생 드라이브 시스템은 에너지를 AC 공급 장치로 반환할 수 있습니다. 이는 재생이 자주 발생하거나 제동 에너지가 장비 작동의 상당 부분을 차지하는 경우에 유용합니다.
| 에너지 관리 방법 | 기본원리 | 일반적인 적용 조건 |
|---|---|---|
| 긴 감속 램프 | 정지시간 연장으로 회생전력 감소 | 느린 정지를 견딜 수 있는 기계 |
| 제동 저항기 | 재생에너지를 열로 변환 | 반복적이거나 급격한 감속 |
| 회생 드라이브 | 에너지를 AC 공급 장치로 반환 | 빈번하거나 실질적인 재생 수술 |
| 기계식 브레이크 | 물리적 마찰을 사용하여 부하를 중지하거나 유지합니다. | 호이스트, 안전 유지, 고정 하중 조건 |
애플리케이션 호이스팅
호이스트 및 리프팅 시스템은 하강 중에 매달린 하중으로 인해 모터가 구동될 수 있으므로 특별한 주의가 필요합니다. 전기적 재생과 기계적 유지는 별도의 고려사항입니다.
모터가 정지할 때 부하를 유지하려면 기계식 브레이크가 필요할 수 있습니다.
고관성 기계
원심분리기, 대형 팬, 롤러 및 플라이휠 구동 장비는 상당한 기계적 에너지를 저장할 수 있습니다.
적절한 에너지 관리 시스템이 설치되어 있지 않으면 이러한 시스템을 급격하게 정지시키려는 시도는 드라이브의 제동 성능을 초과할 수 있습니다.
브레이크 저항 열 설계
제동 저항기는 작동 중에 뜨거워질 수 있으므로 적절한 환기가 필요하고 열에 민감한 구성 요소로부터 물리적으로 분리되어야 합니다.
저항기의 듀티 사이클은 실제 기계 작동 패턴을 통해 계산해야 합니다.
가변 속도 드라이브를 사용할 수 있는 산업용 애플리케이션은 무엇입니까?
다양한 기계에는 제어된 모터 속도와 토크가 필요하기 때문에 가변 주파수 드라이브는 다양한 산업 분야에서 사용됩니다.
속도 제어, 가속도 제어, 방향 제어, 업스트림 또는 다운스트림 기계와의 조정.
프로세스 흐름 제어, 압력 관리 및 소프트 스타트를 위해 조정 가능한 모터 속도.
환기 및 프로세스 시스템을 위한 가변 속도 공기 흐름 제어 및 부드러운 가속.
제어된 속도, 반복 가능한 가속, PLC와의 통신 및 기계 섹션 간 조정.
시작-정지 제어, 동기화된 이동, 제동 및 정밀한 컨베이어 속도 관리.
믹서, 롤러, 압출기, 권선 장비 및 유사한 산업 기계의 속도 및 토크 제어.
컨베이어 시스템
컨베이어에는 부드러운 가속과 감속이 필요한 경우가 많습니다. 급격한 토크 변화는 벨트 미끄러짐, 제품 불안정, 기계적 충격 또는 불필요한 마모를 유발할 수 있습니다.
여러 컨베이어가 함께 작동하는 경우 PLC 또는 네트워크를 통해 속도 기준을 조정할 수 있습니다.
슬리퍼
펌프 응용 분야에서는 공정 조건에 따라 속도 변화가 필요한 경우가 많습니다. 드라이브는 압력 센서, 유량 컨트롤러 또는 PLC로부터 참조를 수신하고 이에 따라 모터 속도를 조정할 수 있습니다.
모든 펌프가 동일한 토크 특성을 갖는 것은 아니기 때문에 선택에는 여전히 펌프 유형 및 부하 동작에 주의가 필요합니다.
팬
팬은 속도에 크게 의존하는 토크 특성을 가질 수 있습니다. 따라서 가변 속도 제어는 공기 흐름을 조정하는 유연한 방법을 제공할 수 있습니다.
팬 모터 애플리케이션은 최소 속도, 모터 냉각 및 연결된 팬의 작동 범위도 고려해야 합니다.
포장 기계
포장 장비에는 협력하여 작동하는 여러 모터가 포함될 수 있습니다. 드라이브에는 빠른 응답, 반복 가능한 속도 제어, 기계 컨트롤러와의 통신 및 정밀한 가속 프로필이 필요할 수 있습니다.
와인딩 및 언와인딩 시스템
권선 기계에는 롤 직경이 변함에 따라 조정된 속도와 토크 제어가 필요할 수 있습니다. 장력 제어에는 피드백 센서와 고급 제어 전략이 포함될 수 있습니다.
믹서 및 교반기
믹서는 제품 점도와 공정 조건이 다양해짐에 따라 변화하는 토크 요구 사항을 제시할 수 있습니다. 따라서 높은 시동 토크와 과부하 성능이 중요한 선택 기준이 될 수 있습니다.
공작기계
공작 기계는 동적 응답과 속도 정확도에 더 중점을 둘 수 있습니다. 드라이브 기술은 보다 정교한 모션 제어 아키텍처와 통합되어야 할 수도 있습니다.
| 애플리케이션 | 일반적인 드라이브 요구 사항 | 중요한 선택 세부정보 |
|---|---|---|
| 컨베이어 | 제어된 가속도 및 속도 | 시동 토크 및 제동 |
| 펌프 | 가변 속도 | 유량, 압력, 모터 냉각 |
| 팬 | 가변 속도 | 부하 곡선 및 최소 속도 |
| 포장기계 | 빠르고 반복 가능한 제어 | PLC 통신 및 응답 |
| 믹서 | 높은 시동 및 과부하 성능 | 토크 프로파일 및 프로세스 변화 |
| 권취기 | 속도 및 토크 조정 | 피드백 및 장력 제어 아키텍처 |
이러한 애플리케이션은 동일한 인버터 정격이 모든 기계에 적합하다고 가정할 수 없는 이유를 보여줍니다. 드라이브는 기계적 부하, 제어 전략 및 작동 주기와 일치해야 합니다.
엔지니어가 피해야 할 일반적인 선택 실수는 무엇입니까?
가장 흔한 드라이브 선택 실수는 엔지니어가 모터의 공칭 출력을 보고 거기에서 멈출 때 발생합니다. 기술적으로 올바른 선택을 위해서는 더 광범위한 검토가 필요합니다.
- kW로만 크기 조정:모터 전류 및 애플리케이션 과부하 요구 사항은 공칭 전력보다 더 중요할 수 있습니다.
- 부하 토크 무시:정토크 부하에는 가변 토크 부하와 다른 드라이브 선택이 필요할 수 있습니다.
- 시작 조건 무시:과도한 시동 부하는 추가 전류 기능이 필요할 수 있습니다.
- 제동 무시:관성이 높거나 부하가 낮아지면 상당한 재생 에너지가 생성될 수 있습니다.
- 주변 온도 무시:고온에서는 드라이브 용량 감소가 필요할 수 있습니다.
- 모터 케이블 길이 무시:긴 케이블은 절연 응력과 전자기적 동작에 영향을 미칠 수 있습니다.
- 잘못된 통신 인터페이스 선택:드라이브는 PLC 및 네트워크 아키텍처와 일치해야 합니다.
- 모터 냉각 무시:저속에서 지속적으로 높은 토크가 발생하면 모터가 과열될 수 있습니다.
- 잘못된 모터 매개변수 사용:불량한 시운전 데이터는 제어 및 보호에 영향을 미칠 수 있습니다.
- 교체 호환성 무시:물리적으로 유사한 드라이브라도 동일한 터미널, 치수, 소프트웨어 기능 또는 매개변수 구조를 갖지 않을 수 있습니다.
전력만의 문제
동일한 전력 정격의 두 모터는 서로 다른 정격 전류와 서로 다른 토크 특성을 가질 수 있습니다. 따라서 모터 명판과 실제 부하 프로필을 참조하여 드라이브를 선택해야 합니다.
일정한 토크의 실수
컨베이어, 믹서 또는 압출기는 속도 범위 전체에 걸쳐 높은 토크를 요구할 수 있습니다. 주로 가변 토크 부하용 드라이브를 선택하면 필요한 과부하 성능을 제공하지 못할 수 있습니다.
제동 후 고려 문제
기계에 급격한 감속이 필요한 경우 드라이브를 주문하기 전에 제동 요구 사항을 계산해야 합니다. 나중에 제동 하드웨어를 추가하면 패널 및 열 레이아웃 문제가 발생할 수 있습니다.
냉각 후 고려 문제
드라이브와 모터 냉각은 연결되어 있지만 동일하지는 않습니다. 샤프트에 장착된 팬이 너무 느리게 회전하기 때문에 모터가 저속에서 과열되는 동안 드라이브는 자체 열 제한 내에서 작동할 수 있습니다.
통신 불일치 문제
기계는 특정 산업 네트워크를 사용할 수 있습니다. 필요한 통신 옵션을 확인하지 않고 드라이브를 선택하면 나중에 불필요한 하드웨어 변경이 발생할 수 있습니다.
대체 동일 문제
오래된 인버터를 교체할 때 기존 전력 등급만으로 새 장치를 선택해서는 안 됩니다. 엔지니어는 전압 등급, 전류, 제어 모드, 단자, 치수, 제동 방법, 통신, 안전 기능, 소프트웨어 및 모터 호환성을 비교해야 합니다.
기존 시스템을 어떻게 교체하거나 개조해야 합니까?
기존 기계의 인버터를 교체하려면 두 카탈로그 번호를 비교하는 것 이상이 필요합니다. 새로운 드라이브는 기존의 전기, 기계, 제어 및 안전 아키텍처에 통합되어야 합니다.
기존 모터 확인
모터 명판과 실제 작동 조건을 확인하는 것부터 시작하십시오. 모터는 기계 수명 동안 교체되었을 수 있으므로 오래된 문서에 전적으로 의존하기보다는 설치된 모터를 확인해야 합니다.
기존 매개변수 기록
중요한 매개변수에는 모터 전압, 전류, 주파수, 속도, 가속 시간, 감속 시간, 최소 주파수, 최대 주파수, 제어 모드 및 보호 설정이 포함될 수 있습니다.
실제 치수 확인
올바른 전기 정격을 가진 교체 드라이브는 캐비닛 공간이 다르기 때문에 여전히 개조에 실패할 수 있습니다.
기존 장치를 제거하기 전에 장착 구멍, 케이블 입구, 환기, 단자 위치 및 열 방출을 확인해야 합니다.
입력 및 출력 배선을 확인하십시오.
들어오는 공급 장치 배열, 모터 단자, 제어 배선, 릴레이 접점, 아날로그 신호, 디지털 신호 및 통신 케이블을 확인합니다.
통신 확인
기존 드라이브가 PLC 또는 감시 시스템과 통신하는 경우 교체하기 전에 프로토콜과 필요한 데이터 맵을 식별하십시오.
안전 기능 검토
최신 드라이브는 원래 드라이브에는 없었던 안전 관련 기능을 제공할 수 있습니다. 개조 시에는 새로운 안전 기능이 기계 안전 아키텍처와 어떻게 상호 작용하는지 평가해야 합니다.
| 개조 구역 | 확인할 사항 | 무시할 경우 발생할 수 있는 문제 |
|---|---|---|
| 모터 | 명판 및 작동 데이터 | 잘못된 전류 또는 제어 설정 |
| 내각 | 치수 및 환기 | 장착 또는 과열 문제 |
| 배선 | 전원 및 제어 단자 | 재배선 지연 또는 잘못된 연결 |
| 의사소통 | 프로토콜, 주소 지정, 데이터 매핑 | PLC 통합 실패 |
| 제동 | 저항, 제동 트랜지스터, 정지 시간 | 감속 중 과전압 |
| 안전 | 비상 정지 및 안전 토크 기능 | 호환되지 않는 안전 아키텍처 |
매개변수 변환
다양한 드라이브 제품군은 매개변수를 다르게 구성합니다. 교체 제품이 동일한 기능 설정을 제공하더라도 매개변수 번호와 이름이 다를 수 있습니다.
구조화된 매개변수 변환 목록은 시운전 시간을 단축하고 중요한 설정이 실수로 누락되는 것을 방지할 수 있습니다.
모터 자동 튜닝
설치 후 선택한 제어 모드에 따라 자동 조정 또는 모터 식별 루틴이 필요할 수 있습니다.
절차가 시작되기 전에 모터는 적절한 상태에 있어야 합니다.
교체 후 테스트 순서
- 배선 확인:들어오는 전원, 모터 연결, 제어 배선, 접지 및 통신 연결을 확인하십시오.
- 모터 데이터 입력:구성된 값을 실제 모터 명판과 일치시키십시오.
- 제어 모드 확인:기계에 필요한 작동 전략을 확인하십시오.
- 낮은 속도로 테스트:방향, 전류, 진동 및 기본 기계적 동작을 확인합니다.
- 테스트 가속:대표적인 부하에서 램프 및 토크 응답을 확인합니다.
- 테스트 감속:DC 링크 동작 및 제동 성능을 확인하십시오.
- 테스트 통신:PLC 명령, 상태 피드백, 알람 및 네트워크 데이터를 확인합니다.
- 보호 확인:시운전 절차에 따라 구성된 한계와 오류 응답을 확인하십시오.
전문 인버터 사양에는 무엇이 포함되어야 합니까?
전문적인 사양은 공급업체와 엔지니어링 팀에게 가정에 의존하지 않고 올바른 제품 구성을 식별할 수 있는 충분한 정보를 제공합니다.
| 사양영역 | 정의할 정보 | 중요한 이유 |
|---|---|---|
| 애플리케이션 | 컨베이어, 펌프, 팬, 믹서, 포장, 공작기계 등 | 제어 및 부하 특성 결정 |
| 모터 유형 | 유도형, 영구 자석형, 동기식 또는 정의형 | 컨트롤 호환성 결정 |
| 모터 전압 | 정격 모터 전압 | 전기적 호환성 보장 |
| 모터 전류 | 정격 전류(암페어) | 정확한 드라이브 크기 조정 지원 |
| 모터 파워 | 정격 kW 또는 HP | 기본적인 크기 조정 참조를 제공합니다. |
| 속도 범위 | 최소, 정상 및 최대 작동 속도 | 제어 요구 사항 결정 |
| 초과 적재 | 필요한 과부하 전류 및 지속 시간 | 기계 작업에 드라이브 용량을 일치시킵니다. |
| 제동 | 정지 시간, 관성, 저항기 또는 회생 요구 사항 | 에너지 관리 아키텍처 결정 |
| 의사소통 | PLC 프로토콜 및 필수 데이터 | 자동화 통합 보장 |
| 환경 | 온도, 고도, 습도, 먼지 | 설치 적합성 결정 |
| 내각 | 사용 가능 치수 및 냉각 방식 | 물리적 설치 확인 |
| 안전 | 필수 안전 기능 및 인터페이스 | 드라이브 기능을 장비 안전에 맞춰 조정 |
기계 애플리케이션으로 시작
모터가 구동하는 것을 식별하고 기계적 부하를 설명합니다. 동일한 모터 정격이 근본적으로 다른 응용 분야에 사용될 수 있습니다.
완전한 모터 명판 정보 제공
가능할 때마다 모터 전압, 전류, 주파수, 정격 속도, 전력, 연결 배열 및 모터 유형을 포함하십시오.
작동 범위 정의
최소 속도, 정상 속도, 최대 속도, 시작 주파수, 정지 주파수 및 기계가 다양한 작동 지점에서 소비하는 시간을 명시합니다.
과부하 및 피크 토크 정의
기계의 시동이 심하거나 충격 부하가 있거나 짧은 기간 동안 토크가 상승하는 경우 이러한 조건을 명확하게 명시해야 합니다.
제동 정의
원하는 정지 시간, 부하 관성, 제동 빈도 및 애플리케이션에 저항기, 회생 시스템 또는 기계식 브레이크가 필요한지 여부를 지정하십시오.
제어 아키텍처 정의
기계가 로컬 제어, 디지털 I/O, 아날로그 참조, PLC 통신, 산업용 이더넷 또는 상위 레벨 모션 플랫폼을 사용하는지 여부를 명시하십시오.
환경 조건 정의
주변 온도, 인클로저 온도, 습도, 고도, 먼지 및 기타 환경 요인이 허용 작동 범위에 영향을 미칠 수 있습니다.
물리적 제약 정의
패널 설치 시 사용 가능한 너비, 높이, 깊이, 케이블 라우팅, 환기 공간 및 장착 구멍 제한 사항을 제공합니다.
모델 식별은 브랜드 산업 제품의 경우 특히 중요합니다.
확립된 브랜드의 인버터를 소싱할 때는 정확한 모델 코드가 중요합니다. 모델 접미사의 작은 변화는 다양한 전압 등급, 정격, 옵션, 통신 인터페이스 또는 하드웨어 세대에 해당할 수 있습니다.
따라서 구매자는 설치된 장치를 교체할 때 기존 명판 전체 또는 제품 코드를 제공해야 합니다.
- 기계를 식별하십시오:구동 장비, 작동 주기 및 프로세스 요구 사항을 정의합니다.
- 모터 데이터 기록:전원, 전류, 전압, 주파수, 속도 및 모터 유형을 확인하십시오.
- 로드 동작을 정의합니다.일정한 토크, 가변 토크, 높은 관성 또는 기타 부하 특성을 식별합니다.
- 제어 정의:속도 범위, 제어 모드, 피드백 및 응답 요구 사항을 지정합니다.
- 제동 정의:감속시간과 회생조건을 설정합니다.
- 커뮤니케이션 정의:PLC 프로토콜, 인터페이스 및 필요한 상태 데이터를 식별합니다.
- 환경 검토:온도, 고도, 먼지, 습도, 냉각 조건을 확인하세요.
- 신체적 적합성 검토:드라이브 크기, 장착, 단자 및 케이블 접근을 확인하십시오.
- 모델 확인:전체 부품 번호, 전압 등급, 전류 정격 및 사용 가능한 옵션을 확인하십시오.
- 계획 시운전:모터 매개변수, 제어 논리, 테스트 절차 및 백업 설정을 준비합니다.
공급자 견적을 요청할 때 구매자는 무엇을 제공해야 합니까?
- 전체 모터 명판:전력, 전압, 전류, 주파수 및 속도를 포함합니다.
- 기존 인버터 모델:교체 신청을 위해 전체 모델 번호를 제공하십시오.
- 기계 설명:애플리케이션 및 부하 특성을 설명합니다.
- 입력 공급:공급 전압, 위상 및 주파수를 상태로 표시합니다.
- 제어 요구 사항:로컬 제어, I/O, 아날로그 또는 통신 요구 사항을 지정합니다.
- 제동 조건:급정지나 회생운전이 필요한지 여부를 명시합니다.
- Installation condition:해당되는 경우 캐비닛 크기 및 환경 정보를 제공하십시오.
이러한 수준의 정보를 통해 공급업체는 일반적인 전력 범위 권장 사항에 의존하는 대신 기술적으로 호환되는 제품을 더 쉽게 식별할 수 있습니다.
교체 및 소싱 프로젝트의 경우 브랜드 산업 자동화 제품이 밀접하게 관련된 여러 변형으로 제공되는 경우가 많기 때문에 정확한 모델 식별이 특히 중요합니다.
자주 묻는 질문
Lenze 인버터의 주요 기능은 무엇입니까?
주요 역할은 주파수 및 전압과 같은 전기 출력 조건을 제어하여 모터 작동을 조절하는 것입니다. 특정 제품군에 따라 인버터는 램프 제어, 토크 제어, 제동 기능, 진단, 통신 및 자동화 통합도 제공할 수 있습니다.
인버터로 모터 속도를 제어할 수 있나요?
예. 선택된 제어 전략에 따라 출력 주파수와 해당 전압을 조정함으로써 AC 드라이브는 지정된 작동 범위 내에서 모터 속도를 조절할 수 있습니다.
인버터는 모터 출력에 따라 선택해야 할까요, 아니면 전류에 따라 선택해야 할까요?
둘 다 중요하지만, 드라이브 출력단은 전류 용량을 중심으로 설계되었기 때문에 정격 모터 전류가 특히 중요합니다. 동일한 모터 전력을 사용하는 기계라도 드라이브에 매우 다른 요구 사항을 적용할 수 있으므로 애플리케이션 과부하 요구 사항도 고려해야 합니다.
V/f 제어란 무엇입니까?
V/f 제어는 출력 전압과 주파수 사이에 정의된 관계를 유지합니다. 비교적 간단한 제어 방식으로 기본적인 속도 제어만으로 충분한 용도에 적합할 수 있습니다.
센서리스 벡터 제어란?
센서리스 벡터 제어는 많은 응용 분야에서 물리적 속도 인코더가 필요 없이 모터 동작을 예측하고 자속 및 토크를 조절합니다. 기본 V/f 제어에 비해 향상된 저속 및 동적 성능을 제공할 수 있습니다.
인코더 피드백은 언제 유용합니까?
인코더 피드백은 기계에 더 엄격한 속도 조절, 향상된 동적 응답 또는 피드백 기반 제어가 필요할 때 유용할 수 있습니다. 필요성은 선택한 드라이브 제품군의 애플리케이션과 기능에 따라 다릅니다.
정지 중에 인버터가 과전압으로 트립되는 원인은 무엇입니까?
관성이 높은 부하를 빠르게 감속하면 모터에서 드라이브 DC 링크로 에너지가 반환되어 DC 링크 전압이 상승할 수 있습니다. 애플리케이션에 따라 더 긴 감속 램프, 제동 저항기, 회생 시스템 또는 다른 적절한 제동 방법이 필요할 수 있습니다.
모든 애플리케이션에 제동 저항기가 필요합니까?
아니요. 필요성은 부하 관성, 정지 시간, 작동 주기, 속도 및 회생 에너지에 따라 다릅니다. 감속이 느린 저관성 애플리케이션에는 브레이크가 필요하지 않을 수 있지만, 관성이 높거나 자주 정지하는 기계에는 제동 하드웨어가 필요할 수 있습니다.
인버터로 펌프를 제어할 수 있나요?
예. 가변 속도 드라이브는 일반적으로 펌프와 함께 사용되어 공정 요구 사항에 따라 모터 속도를 조정합니다. 정확한 제어 전략은 펌프 유형, 흐름 조건, 최소 속도, 모터 냉각 및 공정 제어 시스템을 고려해야 합니다.
인버터로 컨베이어를 제어할 수 있나요?
예. 컨베이어 애플리케이션에서는 속도 제어, 부드러운 가속, 정지 제어, 정방향 및 역방향 작동, 다른 기계 섹션과의 조정을 위해 드라이브를 사용하는 경우가 많습니다.
드라이브를 선택할 때 모터 전류가 중요한 이유는 무엇입니까?
드라이브 출력 구성요소는 특정 전류 레벨에 맞게 설계되었습니다. 동일한 정격 전력을 가진 두 모터의 정격 전류가 다를 수 있으므로 드라이브는 실제 모터 명판 전류 및 애플리케이션 과부하 요구 사항과 일치해야 합니다.
인버터는 모터를 저속으로 연속 운전할 수 있나요?
모터와 용도에 따라 다릅니다. 표준 자체 냉각 모터는 저속에서 냉각 용량을 잃을 수 있습니다. 저속에서 지속적으로 높은 토크가 필요한 경우 독립 냉각 팬이나 다른 모터 냉각 장치가 필요할 수 있습니다.
인버터는 PLC와 어떻게 통신합니까?
제품 및 구성에 따라 통신에는 디지털 I/O, 아날로그 신호, 필드버스 네트워크 또는 산업용 이더넷을 사용할 수 있습니다. 드라이브는 PLC와 명령, 상태 정보, 작동 값, 알람 및 진단 데이터를 교환할 수 있습니다.
드라이브를 HMI에 연결할 수 있습니까?
예. HMI는 드라이브 매개변수, 작동 상태, 경보 및 선택한 프로세스 값을 표시할 수 있습니다. 또한 자동화 아키텍처에 따라 승인된 매개변수 및 명령 기능을 제공할 수도 있습니다.
어떤 환경 조건을 확인해야 합니까?
중요한 조건에는 주변 온도, 캐비닛 온도, 고도, 습도, 먼지, 오일 미스트, 진동, 환기 및 기타 오염이 포함됩니다. 이러한 요소는 드라이브 용량과 설치 적합성에 영향을 미칠 수 있습니다.
모터 케이블 길이가 왜 중요합니까?
긴 모터 케이블은 케이블 정전 용량을 증가시키고 출력 파형 동작 및 절연 응력에 영향을 미칠 수 있습니다. 허용되는 케이블 길이는 드라이브의 기술 문서와 필요한 출력 필터 또는 리액터를 참조하여 확인해야 합니다.
다른 인버터가 기존 Lenze 드라이브를 대체할 수 있습니까?
다른 제품군으로의 교체가 가능할 수도 있지만, 이는 직접적인 동등성을 가정하기보다는 엔지니어링 대체품으로 취급해야 합니다. 전압, 전류, 제어 모드, 제동, 치수, 단자, 통신, 소프트웨어, 안전 기능 및 모터 호환성을 모두 비교해야 합니다.
기존 드라이브를 교체할 때 확인해야 할 사항은 무엇입니까?
전체 기존 모델 번호, 모터 데이터, 공급 전압, 전류 정격, 캐비닛 치수, 단자, 제동 시스템, 제어 배선, PLC 통신, 안전 인터페이스, 케이블 길이 및 기존 매개변수 설정을 확인하십시오.
드라이브의 과부하 용량이란 무엇입니까?
과부하 용량은 정의된 기간 동안 드라이브가 연속 정격 이상으로 제공할 수 있는 전류량을 나타냅니다. 정확한 과부하 사양은 제품 및 적용 분야에 따라 다르므로 필요한 기계 듀티를 제조업체의 정격과 비교해야 합니다.
모터가 완전히 부하되지 않은 경우에도 드라이브가 과열될 수 있는 이유는 무엇입니까?
드라이브 온도는 스위칭 손실, 주변 온도, 인클로저 환기, 캐리어 주파수, 설치 간격 및 기타 조건에 따라 달라집니다. 모터 부하가 보통인 경우에도 냉각 불량으로 인해 드라이브가 열 한계 근처에서 작동할 수 있습니다.
펌프와 컨베이어 모두에 동일한 드라이브를 사용할 수 있습니까?
드라이브가 두 가지 애플리케이션을 모두 지원하고 등급이 적절한 경우일 수도 있습니다. 그러나 제어 전략, 과부하 요구 사항, 제동 및 부하 특성은 펌프와 컨베이어 간에 크게 다를 수 있으므로 정확한 구성을 확인해야 합니다.
제품 매칭을 위해 공급업체는 어떤 정보를 받아야 합니까?
유용한 정보에는 전체 인버터 모델, 모터 명판 데이터, 공급 전압, 애플리케이션 유형, 필요한 속도 범위, 과부하 조건, 제동 요구 사항, 통신 프로토콜, 캐비닛 크기 및 설치 환경이 포함됩니다.
드라이브 공급업체는 드라이브 제조업체와 동일합니까?
아니요. 공급업체 또는 유통업체는 원래 제조업체가 아니더라도 브랜드 산업용 드라이브를 조달, 식별, 일치 및 제공할 수 있습니다. 조달 프로젝트의 경우 올바른 모델과 구성을 식별하는 공급업체의 능력이 특히 중요합니다.
더 나은 인버터 선택으로 산업용 모터 제어를 어떻게 향상시킬 수 있습니까?
산업용 모터 제어는 드라이브가 분리된 전기 부품이 아닌 전체 기계의 일부로 취급될 때 가장 잘 작동합니다. 모터, 기계적 부하, 제어 아키텍처, 제동 시스템, 캐비닛, PLC, 통신 네트워크 및 보호 장치는 모두 필요한 구성에 영향을 미칩니다.
첫 번째 단계는 기계를 이해하는 것입니다. 컨베이어, 펌프, 팬, 믹서, 포장 기계, 권선 시스템 및 공작 기계는 모터의 정격 출력이 유사한 경우에도 모두 다른 모터 동작을 요구할 수 있습니다.
모터 데이터는 전기적 기초를 제공합니다. 정격 전압, 전류, 주파수, 속도, 모터 유형 및 연결을 알아야 합니다. 그런 다음 부하 특성에는 시작 토크, 연속 토크, 관성, 가속, 감속, 속도 범위 및 과부하 듀티 등 다음 레이어가 추가됩니다.
제어 방법은 이러한 요구 사항 중에서 선택해야 합니다. 기본적인 V/f 제어는 간단한 애플리케이션에 충분할 수 있는 반면 센서리스 또는 폐쇄 루프 벡터 제어는 기계가 요구할 때 더 나은 토크 및 속도 성능을 제공할 수 있습니다.
제동에는 별도의 주의가 필요합니다. 고관성 기계 및 리프팅 시스템은 감속 중에 상당한 에너지를 재생성할 수 있습니다. 올바른 솔루션에는 애플리케이션에 따라 더 긴 정지 램프, 제동 저항기, 회생 시스템 또는 기계식 브레이크가 포함될 수 있습니다.
통신은 또한 현대 산업 드라이브 통합의 핵심 부분이 되었습니다. 디지털 I/O, 아날로그 신호, 필드버스 네트워크 및 산업용 이더넷은 드라이브를 PLC 및 광범위한 자동화 시스템에 연결할 수 있습니다. 따라서 조달 전에 올바른 프로토콜과 데이터 매핑을 정의해야 합니다.
환경 디자인도 마찬가지로 중요합니다. 주변 온도, 캐비닛 환기, 고도, 먼지, 습도, 모터 케이블 길이, EMC 및 물리적 장착 제약 조건 모두가 성공적인 작동에 영향을 미칠 수 있습니다.
조달 및 교체 작업의 경우 모델 식별에 특별한 주의를 기울여야 합니다. 브랜드 산업용 드라이브는 전압 등급, 전류 용량, 인터페이스, 크기 또는 옵션이 서로 다른 밀접하게 관련된 여러 버전으로 제공될 수 있습니다. 따라서 제품을 선택하기 전에 전체 모델 코드를 확인해야 합니다.
소싱할 때렌체 인버터솔루션의 가장 강력한 조달 접근 방식은 먼저 정확한 모델 및 애플리케이션 요구 사항을 일치시킨 다음 모터 호환성, 제어 기능, 통신, 제동, 설치 조건 및 문서를 확인하는 것입니다.
귀하의 응용 분야에 Lenze 드라이브를 연결하는 데 도움이 필요하십니까?
마오후이브랜드 산업 자동화 제품을 공급하고 모터 제어 프로젝트를 위한 모델 식별, 애플리케이션 매칭, 교체 소싱, 기술 사양 확인 및 구성 검토를 지원합니다. 제품 세부정보 및 신청 요구 사항은저희에게 연락주세요.
