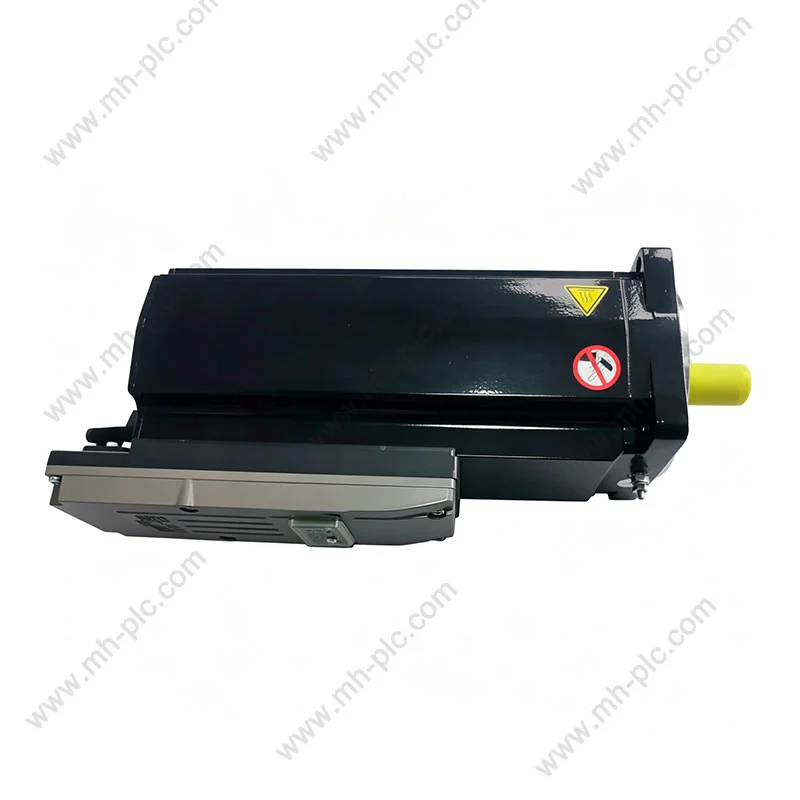

그만큼슈나이더 ILM0702P01A0000PacDrive 3 모션 제어 시스템을 위한 Lexium 62 ILM 제품군의 통합 서보 모터입니다. Schneider Electric은 이 장치를 홀딩 브레이크가 없는 1.7Nm, 6000rpm 통합 서보 모터로 식별합니다. 정격 공급 전압은 250~700V이고 공칭 출력 전력은 720W이며 절대 단일 턴 SinCos Hiperface 피드백을 사용합니다. 통합 아키텍처는 서보 관련 전자 장치를 기계 축에 더 가깝게 배치하여 캐비닛 요구 사항을 줄이고 기계 배선을 단순화하는 데 도움이 됩니다.
엔지니어, 기계 제작자, 유지 관리 팀 및 산업 구매자에게는 전체 제품 구성을 이해하는 것이 중요합니다. 토크, 속도, 피드백, 샤프트 치수, 브레이크 구성, 컨트롤러 호환성, 케이블 연결 및 환경 요구 사항은 모두 특정 통합 서보 모터가 기계에 적합한지 여부에 영향을 미칩니다.
슈나이더 ILM0702P01A0000은 PacDrive 3 모션 제어 아키텍처용으로 설계된 Lexium 62 ILM 통합 서보 모터입니다. Schneider Electric은 이 모터를 연속 실속 토크 1.7Nm, 공칭 출력 전력 720W, 공칭 속도 6000rpm을 갖춘 통합 서보 모터로 표시합니다. 지정된 구성에는 홀딩 브레이크가 포함되어 있지 않습니다.
모터와 구동 전자 장치를 별도로 설치할 수 있는 기존 배열과 달리 통합 서보 모듈은 중요한 구동 기능을 모터측 장치에 제공합니다. 이 아키텍처는 캐비닛 하드웨어를 줄이고 연결을 단순화하는 것이 중요한 설계 목표인 다중 축 또는 모듈식 기계 섹션이 있는 기계에 특히 유용할 수 있습니다.
Schneider Electric은 ILM 아키텍처를 플러그 앤 플레이 기술, 하이브리드 케이블을 통한 빠른 상호 연결, 배선 및 캐비닛 공간 감소를 지원한다고 설명합니다. 제조업체의 제품 정보에 따르면 해당 아키텍처는 애플리케이션 및 시스템 구성에 따라 케이블 연결을 최대 70% 줄이고, 캐비닛 공간을 최대 90% 줄이고, 배선 시간을 최대 90% 줄일 수 있다고 나와 있습니다.
핵심 개념은 탈중앙화입니다. 중앙 전기 캐비닛에 모든 드라이브 구성 요소를 집중시키는 대신 통합 서보 모듈은 모션 제어 하드웨어의 일부를 기계 축에 더 가깝게 이동시킵니다.
이 접근 방식은 독립적으로 제어되는 축이 많이 포함된 기계에 유용할 수 있습니다. 모듈식 기계는 모션 하드웨어가 관련 모터에 가깝게 유지되는 동안 다양한 위치에 기계 장치를 가질 수 있습니다. 그 결과 기계 레이아웃이 더 깔끔해지고 중앙 캐비닛과 각 축 사이의 긴 개별 연결이 줄어들 수 있습니다.
기계 축에 대해 제어된 회전 운동을 제공합니다.
서보 드라이브 기능을 모터 가까이에 배치합니다.
축을 기계의 모션 제어 아키텍처와 연결합니다.
이 디자인은 기계 제작자가 제한된 캐비닛 공간과 정밀 모션의 균형을 맞춰야 할 때 특히 적합합니다. 그러나 단순히 물리적인 크기나 정격 출력이 적합하다고 해서 일체형 모터를 선택해서는 안 됩니다. 전기 호환성, 컨트롤러 아키텍처, 피드백 요구 사항, 케이블 설계, 열 조건, 기계적 부하 및 기계 안전 요구 사항도 확인해야 합니다.
다음 사양은 ILM0702P01A0000을 평가하기 위한 실질적인 시작점을 제공합니다. Schneider Electric의 제품 정보 및 기술 문서는 아래 표시된 핵심 가치를 식별합니다.
| 매개변수 | ILM0702P01A0000 | 중요한 이유 |
|---|---|---|
| 제품군 | Lexium 62 ILM / PacDrive 3 | 시스템 호환성 결정 |
| 공칭 출력 전력 | 720W | 모터의 출력 등급을 나타냅니다. |
| 연속 실속 토크 | 1.7Nm | 지속적인 부하 분석에 중요 |
| 피크 실속 토크 | 7.6Nm | 단기간의 동적 수요와 관련됨 |
| 공칭 속도 | 6000rpm | 사이클 시간 및 전송 계산에 중요 |
| 정격 공급 전압 | 250~700V | 드라이브 시스템 설계와 일치해야 함 |
| 피드백 | 절대 단일 회전 SinCos Hiperface | 위치 및 속도 피드백 제공 |
| 홀딩 브레이크 | 브레이크 없음 | 수직 또는 하중 유지 용도에 중요 |
타사 유통업체 데이터에 따르면 이 모델의 샤프트 직경은 11mm, 플랜지 크기는 70mm, 전체 길이는 226mm입니다. 그러나 최종 기계 설계의 경우 치수 도면과 제조업체의 현재 기술 문서를 관리 참조 자료로 취급해야 합니다.
서보 선택 시 흔히 저지르는 실수는 최대 속도만 보는 것입니다. 성공적인 모션 축을 위해서는 모터가 애플리케이션의 전체 토크-속도 프로파일을 충족해야 합니다.
ILM0702P01A0000의 공칭 속도는 6000rpm이고 연속 스톨 토크는 1.7Nm입니다. 문서화된 최대 실속 토크는 7.6Nm입니다. 이 수치는 상호 교환 가능한 값으로 취급하기보다는 제조업체의 작동 조건 내에서 해석되어야 합니다.
따라서 엔지니어는 모터를 확인하기 전에 실제 부하 토크, 가속 토크, 반영 관성, 듀티 사이클 및 필요한 작동 속도를 계산해야 합니다.
서보 시스템은 모터가 실제로 무엇을 하는지 결정하기 위해 피드백에 의존합니다. ILM0702P01A0000은 속도 피드백 해결을 위해 128주기를 지정하는 제조업체 문서와 함께 절대 단일 회전 SinCos Hiperface 피드백을 사용합니다.
실제적인 측면에서 피드백은 제어 시스템이 위치와 속도를 모니터링하여 명령된 이동을 실제 모터 동작과 비교할 수 있도록 도와줍니다. 이는 반복 가능한 위치 지정, 조정된 축, 제어된 가속 및 정확한 모션 프로파일이 필요한 애플리케이션에 필수적입니다.
기존 서보 모터를 교체할 때 엔지니어는 유사한 출력과 토크를 가진 다른 모터가 기존 제어 시스템과 올바르게 통신할 것이라고 가정하기보다는 피드백 유형을 확인해야 합니다.
ILM 아키텍처의 주요 장점 중 하나는 기계 배선에 대한 접근 방식입니다. Schneider Electric은 신호 및 전력 수준을 위한 하이브리드 케이블을 사용한 빠른 상호 연결을 설명하고 케이블링, 캐비닛 공간 및 배선 시간의 잠재적 감소를 강조합니다.
이는 축이 많은 기계에 특히 유용할 수 있습니다. 기존 아키텍처에서는 캐비닛과 개별 모터 사이를 이동하기 위해 여러 모터 전력, 피드백 및 제어 연결이 필요할 수 있습니다. 분산형 아키텍처는 물리적 배열을 변경하고 기계 모듈화를 단순화할 수 있습니다.
ILM0702P01A0000은 범용 모터 애플리케이션이 아닌 산업용 모션 제어 아키텍처를 위해 설계되었습니다. 제어된 위치 지정, 조정된 모션 및 분산된 드라이브 아키텍처가 필요한 기계 축에 대해 통합 설계를 고려할 수 있습니다.
적합한 모션 아키텍처는 인덱싱, 위치 지정, 운반 및 동기화된 기계 이동을 지원할 수 있습니다.
제어된 가속과 반복 가능한 위치 지정이 필요한 경우 서보 제어를 사용할 수 있습니다.
통합 드라이브 아키텍처는 기계 섹션이 물리적으로 분산되어 있는 경우 유리할 수 있습니다.
분산형 서보 모듈은 수많은 제어 축이 있는 기계의 아키텍처를 단순화하는 데 도움이 될 수 있습니다.
애플리케이션 적합성은 전체 시스템 설계에 따라 달라집니다. 모터의 토크, 속도, 피드백, 환경 등급, 기계적 인터페이스, 컨트롤러 호환성 및 듀티 사이클은 배포 전에 모두 평가되어야 합니다.
산업 자동화 구성 요소를 구매하거나 교체할 때 정확한 식별이 특히 중요합니다. ILM0702P01A0000을 설치하기 전에 다음 체크리스트를 고려하십시오.
서보 모터는 정밀 부품이므로 유지 관리는 모터 자체뿐만 아니라 작동 조건에도 중점을 두어야 합니다. 과도한 열, 오염, 기계적 정렬 불량, 케이블 손상, 비정상적인 진동 또는 비정상적인 로딩은 시스템 성능에 영향을 미칠 수 있습니다.
Schneider Electric은 현재 제품 페이지에서 제품 설명서, 소프트웨어 다운로드, 제품 선택 리소스 및 교체/대체 정보를 제공합니다.
산업 자동화 구매에는 제품 이름과 일치하는 것 이상이 필요합니다. 구매자는 제공된 구성 요소가 필요한 기계 구성과 정확히 일치하는지 확인해야 합니다.
현재 유통업체 정보는 구매 시 재고와 가격을 확인해야 하는 이유를 보여줍니다. 예를 들어, 가용성 및 표시 가격은 대리점 및 지역에 따라 다르지만 Schneider Electric의 자체 지역 페이지에는 해당 시장에 특정한 가격 및 구매 정보가 표시될 수 있습니다.
| 고려 사항 | 통합 서보 접근 방식 | 기존의 중앙 집중식 배열 |
|---|---|---|
| 드라이브 위치 | 모터/축에 가깝습니다. | 일반적으로 캐비닛에 중앙집중화됨 |
| 캐비닛 공간 | 시스템 아키텍처에 따라 감소 가능 | 더 많은 드라이브 하드웨어가 캐비닛 공간을 차지할 수 있음 |
| 기계 모듈성 | 분산된 기계 모듈에 매우 적합 | 보다 중앙화된 배선이 필요할 수 있음 |
| 배선 개념 | 하이브리드 상호 연결은 축 연결을 단순화할 수 있습니다. | 별도의 연결이 필요할 수 있습니다. |
| 유지 관리 접근 방식 | 현장 장착형 드라이브/모터 어셈블리 | 중앙 집중식 드라이브 구성 요소 |
두 아키텍처 모두 보편적으로 적합한 것으로 간주되어서는 안 됩니다. 올바른 선택은 기계 토폴로지, 축 수, 캐비닛 제한, 환경 조건, 서비스 요구 사항, 제어 아키텍처 및 전체 설치 설계에 따라 달라집니다.
Schneider Electric은 이 제품을 Lexium 62 ILM 제품군의 통합 서보 모터/서보 드라이브 제품으로 식별합니다. 통합 아키텍처는 모터 및 드라이브 관련 기능을 PacDrive 3 모션 시스템용 현장 장착 장치에 결합합니다.
문서화된 공칭 출력 전력은 720W입니다.
기술 문서에 나열된 공칭 속도는 6000rpm입니다.
아니요. 이 특정 모델은 홀딩 브레이크가 없는 버전으로 문서화되어 있습니다. 이러한 구별은 고정된 수직 하중을 기계적으로 유지해야 하는 응용 분야에 중요합니다.
기술 문서에는 절대 단일 회전 SinCos Hiperface 피드백이 명시되어 있습니다.
문서화된 연속 실속 토크는 1.7Nm이고, 최대 실속 토크는 7.6Nm으로 지정됩니다. 이러한 값은 다양한 엔지니어링 의미를 가지며 전체 동작 프로필 내에서 고려되어야 합니다.
이는 PacDrive 3 모션 제어 아키텍처를 위한 통합 서보 제품으로 설계되었습니다. 따라서 일반적인 독립형 모터로 취급하기보다는 호환 가능한 모션 제어 시스템의 일부로 평가해야 합니다.
브레이크 구성, 피드백, 샤프트 배열, 출력 등급 및 기타 제품 특성의 작은 차이가 시스템 호환성에 영향을 미칠 수 있습니다. 전체 부품 번호를 확인하면 유사한 구성 요소가 호환되지 않는 기계에 설치되는 것을 방지하는 데 도움이 됩니다.
슈나이더 ILM0702P01A0000은 Lexium 62 ILM 제품군의 특수 통합 서보 모터입니다. 720W 공칭 출력, 1.7Nm 연속 실속 토크, 6000rpm 공칭 속도, 절대 단일 회전 SinCos Hiperface 피드백 및 브레이크 없는 구성을 통해 일반 서보 모터가 아닌 명확하게 정의된 구성 요소가 됩니다.
통합 아키텍처는 특히 모듈식, 다축 또는 공간 제약이 있는 자동화 장비를 사용하는 기계 제작업체와 관련이 있습니다. 캐비닛 공간과 배선이 줄어들면 기계 아키텍처가 단순화되고 현장 장착형 설계는 더욱 분산된 장비 레이아웃을 지원할 수 있습니다. Schneider Electric은 특히 ILM 접근 방식의 특징으로 케이블 연결, 캐비닛 공간 및 배선 시간 단축을 강조합니다.
구매 및 교체 프로젝트에서 가장 중요한 단계는 외관이나 전력만으로 모델을 일치시키기보다는 전체 구성을 확인하는 것입니다. 설치 전에 전기 호환성, 컨트롤러 아키텍처, 피드백, 기계적 치수, 브레이크 요구 사항, 환경 조건, 케이블 구성 및 기계 부하를 모두 검토해야 합니다.
