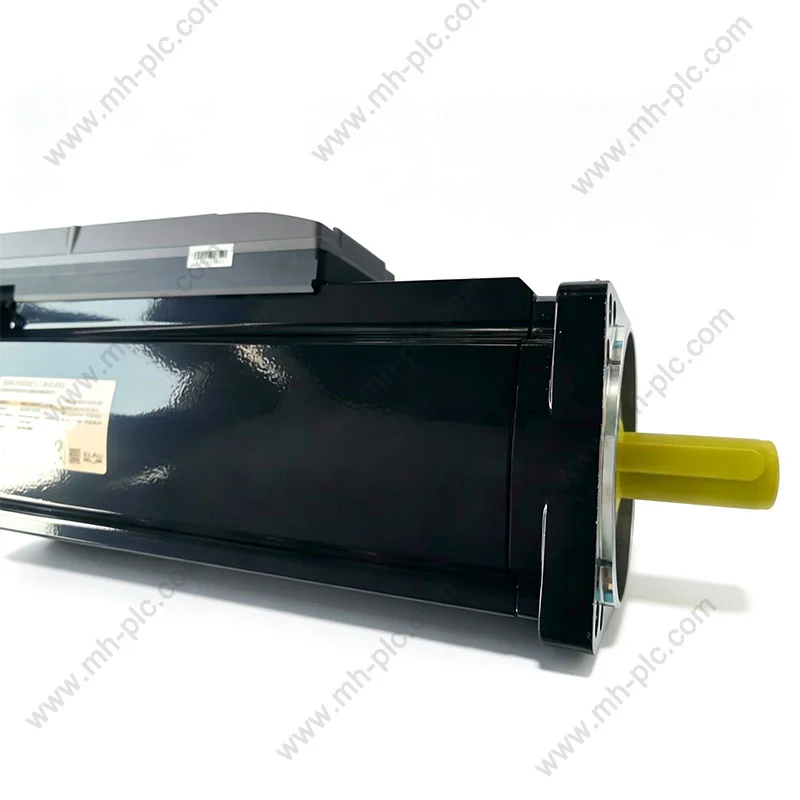

Schneider ILM1001P01A0000이 실용적인 통합 서보 솔루션인 이유는 무엇입니까?

현대 기계 자동화에서 모션 성능은 모터 전력 그 이상에 달려 있습니다. 엔지니어는 또한 캐비닛 공간, 배선 복잡성, 피드백 정확성, 설치 요구 사항, 토크 용량 및 장기 서비스 가능성. 그만큼슈나이더 ILM1001P01A0000서보를 결합하여 이러한 문제를 해결합니다. 모터 및 통합 드라이브 아키텍처를 하나의 현장 장착형 모션 구성 요소로 통합했습니다.

슈나이더 ILM1001P01A0000 이해

슈나이더 ILM1001P01A0000은 단순히 기존의 독립형 서보 모터가 아닙니다. 이는 Lexium 62 ILM 제품군에 속하며 드라이브 전자 장치를 모터와 통합합니다. 모션 구성 요소를 기계 메커니즘에 더 가깝게 배치할 수 있습니다. 모든 드라이브 전자 장치를 중앙 제어 캐비닛 내부에 유지하도록 요구하는 것보다. Schneider Electric은 이 장치를 100mm 모터가 포함된 통합 드라이브로 식별합니다. 플랜지, 단일 모터 스택, 부드러운 샤프트, SinCos 단일 회전 피드백 및 브레이크 없음.

이 아키텍처는 모듈식 기계에 특히 유용할 수 있습니다. 대신에 전통적인 모터 + 캐비닛 드라이브 배열을 중심으로 모든 모션 축을 설계합니다. 기계 제작자는 모션 구성 요소를 개별 기계 모듈에 더 가깝게 배포할 수 있습니다. 그 결과 기계 아키텍처가 더 깨끗해지고 확장이 더 간단해질 수 있습니다. 여러 개의 독립적인 축이 필요합니다.

주요 사양 요약

올바른 기술 식별은 교체 서보를 선택할 때 첫 번째 단계입니다. 구성 요소. 아래 사양은 제조사의 제품 데이터를 기준으로 작성되었습니다. 및 지원 기술 문서.

사양은 항상 최신 제조업체의 문서를 참조하여 확인해야 합니다. 설치 전 정확한 기계 구성.

통합 서보 아키텍처가 어떻게 도움이 되는지

기존 서보 시스템은 일반적으로 모터를 드라이브에서 분리합니다. 이 배열 매우 잘 작동할 수 있지만 상당한 캐비닛 공간, 전원 케이블, 기계에 많은 축이 포함된 경우 피드백 배선 및 추가 엔지니어링 작업이 필요합니다.

ILM 아키텍처는 드라이브를 직접 통합하여 다른 접근 방식을 취합니다. 서보 모터. 모듈식 기계의 경우 모션 하드웨어의 양을 줄일 수 있습니다. 이는 주 전기 캐비닛에 집중되어야 합니다.

배선, 캐비닛 부피 및 설치 시간의 실제 감소는 완전한 시스템 설계. 따라서 이러한 이점은 기계 수준에서 평가되어야 합니다. 모터 사양만으로 가정하는 것이 아닙니다.

해결할 수 있는 일반적인 모션 제어 문제

서보 모터 선택은 문제보다는 기계의 문제부터 시작해야 합니다. 카탈로그 번호. 몇 가지 반복되는 문제로 인해 통합 서보 기술이 매력적입니다. 현대 장비 제작자를 위한 것입니다.

1. 제한된 전기 캐비닛 공간:서보 축이 많은 기계는 귀중한 캐비닛 볼륨을 빠르게 소모할 수 있습니다. 에이 분산 아키텍처는 일부 모션 기능을 축에 더 가깝게 이동하는 데 도움이 될 수 있습니다.
2. 복잡한 모터 구동 배선:기존 시스템에는 별도의 모터 전원, 피드백 및 제어 연결이 포함될 수 있습니다. 적절하게 엔지니어링된 통합 아키텍처는 전체 프로세스의 복잡성을 줄일 수 있습니다. 연결 전략.
3. 어려운 모듈식 기계 확장:기계에는 옵션 스테이션이나 추가 모션 모듈이 필요한 경우가 많습니다. 분산된 서보 아키텍처는 보다 유연한 기계 레이아웃을 지원할 수 있습니다.
4. 위치 불일치:제어된 모션에는 안정적인 피드백이 필수적입니다. ILM1001P01A0000은 다음을 사용합니다. 절대 단일 회전 SinCos Hiperface 피드백 시스템.
5. 교체 불확실성:샤프트, 브레이크, 피드백, 파워 등을 확인하지 않고 비슷한 모양의 모터를 구입하는 것, 및 장착 사양으로 인해 호환성 문제가 발생할 수 있습니다.

실제로 중요한 성능 기능

슈나이더 ILM1001P01A0000의 가장 중요한 특징 중 하나는 동력, 토크, 속도 및 피드백 간의 관계. 장치는 공칭 600W를 제공합니다. 출력 전력 및 공칭 속도 3000rpm. 공칭 토크는 1.9N·m이며, 연속 실속 토크는 2.5N·m으로 지정되고 피크 실속 토크는 9.6N·m으로 지정됩니다.

이 수치를 상호 교환 가능한 작동 등급으로 해석해서는 안 됩니다. 에 대한 예를 들어, 피크 토크 성능은 기계가 지속적으로 작동할 수 있음을 의미하지 않습니다. 9.6N·m에서. 실제 듀티 사이클, 가속 프로필, 열 조건 및 모션 컨트롤러 설정은 특정 애플리케이션이 적합한지 여부를 결정합니다.

피드백은 또 다른 중요한 고려 사항입니다. 이 모델은 절대 단일 회전을 사용합니다. 128개 주기를 갖춘 SinCos Hiperface 피드백 시스템. 이 피드백 아키텍처는 특히 위치 지정 및 속도 피드백이 제어되는 애플리케이션과 관련이 있습니다. 기계 성능의 핵심입니다.

적합한 산업 응용 분야

ILM1001P01A0000은 PacDrive 3 생태계의 일부이기 때문에 특히 조화로운 서보 모션이 필요한 자동화 기계와 관련됩니다. 정확한 적합성은 전체 컨트롤러와 기계 아키텍처에 따라 달라집니다.

모델이 자동으로 이러한 모든 기계에 적합하다고 간주되어서는 안 됩니다. 카테고리. 애플리케이션 엔지니어링은 여전히 필수적이며, 특히 수직 분야에서는 더욱 그렇습니다. 축, 고관성 부하, 고주기 기계 또는 비정상적인 기계 장치가 있는 환경 또는 열적 조건.

설치 및 통합 고려 사항

성공적인 설치는 기계적 호환성에서 시작됩니다. ILM1001P01A0000 100mm 모터 플랜지와 19mm 샤프트 직경, 40mm 샤프트 길이를 사용합니다. 장착 배열에는 4개의 장착 구멍이 포함되어 있습니다.

• 기계적 설치 전에 모터 플랜지 치수를 확인하십시오.
• 커플링이나 변속기에 대해 샤프트 직경이 19mm인지 확인하십시오.
• 샤프트 길이와 사용 가능한 기계적 여유 공간을 확인하십시오.
• 장착 구멍 패턴과 패스너 요구 사항을 확인하십시오.
• 해당 용도에 홀딩 브레이크가 필요하지 않은지 확인하십시오.
• 피드백 및 제어 시스템 호환성을 확인하십시오.
• 전체 모션 시스템의 정격 공급 요구 사항을 확인하십시오.
• 온도, 오염, 습기 등 환경 조건을 검토합니다.
• 적절한 케이블, 커넥터, 접지 및 보호 조치를 사용하십시오.

모델은 홀딩 브레이크가 없는 사양입니다. 이는 특히 중요합니다. 서보 전원이 공급될 때 부하가 정지 상태로 유지되어야 하는 수직 축 또는 애플리케이션 제거됩니다. 그러한 경우 기계 설계자는 독립적인지 여부를 결정해야 합니다. 기계적 고정 솔루션이나 다른 모터 구성이 필요합니다.

정확한 전기적, 설치에 적용되는 기계적, 시운전 및 안전 요구 사항.

주문 전 확인 사항

구매자가 부품 번호만 확인하고 부품 번호만 확인하기 때문에 교체 프로젝트가 실패하는 경우가 많습니다. 신체적 외모. 더 나은 구매 프로세스를 통해 전체 구성이 검증됩니다.

가용성은 지역 및 유통 채널에 따라 다를 수도 있습니다. 슈나이더 일렉트릭의 현재 제품 목록에서는 이 모델이 미국에서 재고가 없는 제품으로 식별됩니다. 유통 상황에 따라 구매자는 현재 리드 타임과 지역을 확인해야 합니다. 즉각적인 재고를 가정하는 대신 가용성을 보장합니다.

유지 관리 및 신뢰성 고려 사항

서보 시스템은 정밀 모션 부품이므로 예방적 유지 관리에 중점을 두어야 합니다. 모터만 사용하는 것이 아니라 완전한 기계 및 전기 시스템을 사용합니다.

1. 기계적 연결을 검사합니다.장착 하드웨어, 커플링 및 변속기 구성품이 느슨해지거나 느슨해졌는지 확인하십시오. 비정상적인 마모.
2. 작동 동작 모니터링:예상치 못한 진동, 소음, 온도 상승 또는 위치 편차가 나타날 수 있습니다. 기계적 또는 전기적 문제가 발생합니다.
3. 케이블 연결을 확인하십시오.손상, 느슨함 또는 오염이 있는지 전원 및 피드백 연결을 검사하십시오.
4. 애플리케이션 로드를 검토합니다.페이로드가 점진적으로 증가한 기계는 결국 원래의 페이로드를 초과할 수 있습니다. 모션 디자인.
5. 올바른 환경 조건을 유지하십시오.지정된 IP54 보호는 다음을 노출할 수 있는 권한으로 해석되어서는 안 됩니다. 추가 평가 없이 어떤 환경에서도 모터를 사용할 수 있습니다.
6. 올바른 교체 절차를 따르십시오.교체는 관련 Schneider 문서 및 기계 안전을 따라야 합니다. 절차.

유지보수의 목적은 단순히 모터를 계속 작동시키는 것이 아닙니다. 보존하는 것입니다 위치 정확도, 예측 가능한 사이클 성능, 기계적 안전성 및 전반적인 장비 가용성.

자주 묻는 질문

귀하의 프로젝트에 적합한 Schneider ILM1001P01A0000이 필요하십니까?

통합 서보 구성 요소를 선택하는 것은 기술 사양과 지원 요건을 함께 검토합니다.둥관 난청 마오후이 기계설비 무역 유한회사필요한 산업 구매자를 지원할 수 있습니다. 제품 식별, 소싱 및 교체 요구 사항에 대한 지원 자동화 장비.

기존 장치를 교체하거나 새 기계를 준비하거나 여부를 확인하는 경우 Schneider ILM1001P01A0000이 귀하의 시스템과 일치하고 정확한 부품 번호를 제공하고 사용 가능한 기계 정보. 우리 팀은 필요한 구성을 검토하는 데 도움을 드릴 수 있습니다. 주문하기 전에 사양 및 공급 세부 사항을 확인하십시오.

문의하기 오늘 Schneider ILM1001P01A0000 소싱에 대해 논의하겠습니다. 요구 사항을 파악하고 산업 자동화 프로젝트에 적합한 솔루션을 찾으십시오.
