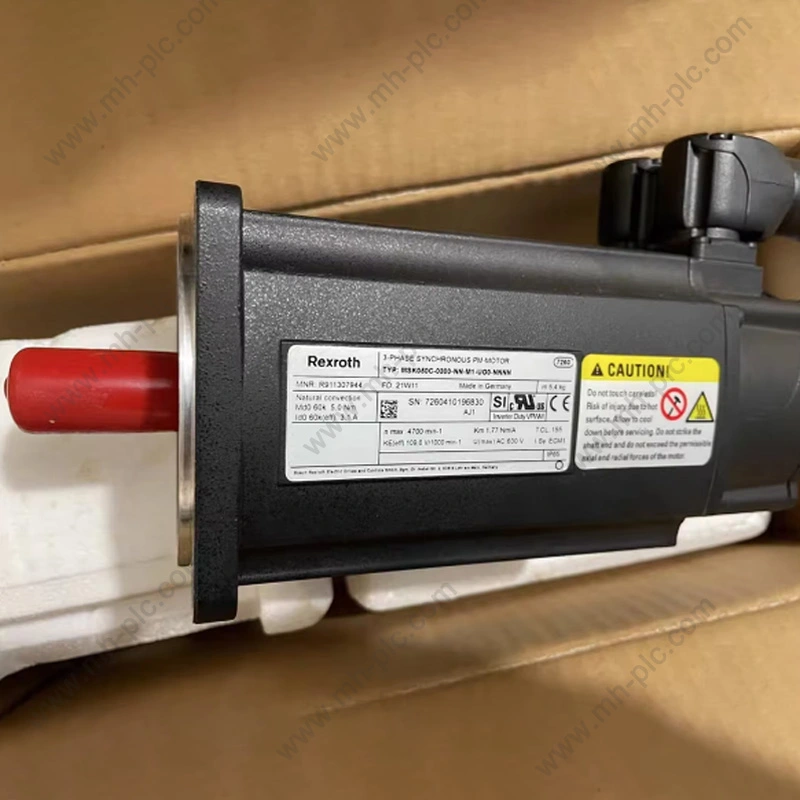

렉스로스 서보제품은 일반적으로 제어된 속도, 반복 가능한 위치 지정, 응답성 토크 성능 및 조정된 모션이 필요한 산업용 기계로 간주됩니다. 그러나 해외 바이어들에게 올바른 제품을 선택하는 것은 단순히 적절한 정격 출력을 갖춘 서보 모터를 선택하는 문제가 아닙니다. 전체 적용은 연속 및 최대 토크, 작동 속도, 피드백 유형, 정지 브레이크, 기계적 치수, 컨트롤러 호환성, 통신 인터페이스 및 모터와 해당 구동 시스템 간의 관계에 따라 달라질 수도 있습니다. 제품 세대는 기계 및 전기 세부 사항도 다를 수 있으므로 교체 및 유지 관리 프로젝트에서 정확한 모델 번호가 특히 중요합니다.
목차
해당 섹션으로 바로 이동하려면 아무 주제나 클릭하세요.
서보 선택이 기계와 밀접하게 연결되어 있는 이유는 무엇입니까?
서보 모터는 단독으로 작동하지 않습니다. 적합성은 기계가 요청하는 작업, 응답 속도, 가속 및 감속 빈도, 명령된 궤적을 얼마나 정확하게 따라야 하는지에 따라 결정됩니다.
포장 기계를 생각해 보세요. 한 축은 제품을 제 위치로 이동시키고, 다른 축은 밀봉 메커니즘을 제어하고, 세 번째 축은 재료 이동을 절단 프로세스와 동기화할 수 있습니다. 각 축은 서로 다른 부하, 속도 범위, 관성 및 가속 프로필을 가질 수 있습니다.
공작 기계는 다양한 요구 사항을 생성합니다. 피드 축에는 장기간 작동 기간 동안 고도로 반복 가능한 위치 지정과 제어된 이동이 필요할 수 있습니다. 로봇은 방향의 빠른 변화와 조정된 다축 모션을 우선시할 수 있습니다. 자재 취급 시스템에는 빠른 가속, 제어된 정지, 다양한 탑재하중에서의 안정적인 작동이 필요할 수 있습니다.
이러한 예는 카탈로그 전력 범위만 고려하기보다는 기계의 동작 요구 사항에서 서보 제품을 선택해야 하는 이유를 보여줍니다.
속도, 가속도, 감속도, 이동 거리, 사이클 시간, 반복 이동 빈도를 정의합니다.
연속 토크, 최대 토크, 관성, 마찰, 중력 하중 및 외부 프로세스 힘을 결정합니다.
필요한 위치, 속도, 토크, 반복성 및 정착 성능을 정의합니다.
모터, 드라이브, 피드백, 컨트롤러, 통신, 커넥터 및 기계 인터페이스의 일치가 필요합니다.
평균 부하가 충분하지 않은 이유
많은 기계는 평균 작동 조건과 최대 작동 조건 사이에 큰 차이가 있습니다. 포지셔닝 축은 대부분의 시간을 천천히 유지하거나 이동하는 데 사용할 수 있지만 빠른 가속을 위해서는 여전히 상당한 토크가 필요합니다.
마찬가지로 수직축은 평균 이동 속도가 낮더라도 지속적인 중력 하중을 받을 수 있습니다.
사이클 시간이 선택을 변경하는 이유
빈번한 가속 및 감속은 안정적인 속도로 지속적으로 작동하는 기계보다 모터 및 드라이브에 더 많은 요구를 합니다.
모터의 열적 거동도 전체 사이클에 따라 달라집니다. 반복되는 피크 토크는 한 번의 짧은 가속 이벤트와 긴 유휴 기간으로 인해 다른 열 조건을 생성할 수 있습니다.
역학이 전자 성능에 영향을 미치는 이유
서보 컨트롤러는 반응성이 뛰어나지만 기계 정밀도는 백래시, 커플링 유연성, 벨트 신축성, 나사 정확도, 구조적 강성, 베어링 상태 및 정렬의 영향을 받습니다.
이러한 이유로 좋은 서보 선택에는 기계적 평가가 수반되어야 합니다.
서보 축은 어떻게 제어된 모션을 생성합니까?
일반적인 서보 축은 전력 변환, 실시간 제어, 모터 피드백 및 기계 수준 명령을 결합합니다.
모션 컨트롤러는 대상 이동을 정의합니다. 드라이브는 명령을 모터 전류 및 전압으로 변환합니다. 모터는 토크를 생성합니다. 피드백 장치는 실제 동작을 보고합니다. 그런 다음 제어 루프는 실제 성능을 명령과 비교하고 수정합니다.
위치지령
기계 컨트롤러는 목표 위치나 궤적을 지정할 수 있습니다. 간단한 인덱싱 애플리케이션에서는 대상이 고정된 위치일 수 있습니다. 협력 시스템에서는 모션 프로파일에 따라 명령이 연속적으로 변경될 수 있습니다.
속도 제어
시스템은 피드백 신호를 사용하여 실제 속도를 결정할 수 있습니다. 예상치 못한 부하로 인해 모터가 느려지면 드라이브는 이를 보상하기 위해 필요한 토크 생성 전류를 늘릴 수 있습니다.
전류 제어
전류 루프는 외부 위치 루프보다 훨씬 빠른 속도로 작동합니다. 그 목적은 토크가 신속하게 제어될 수 있도록 모터 전류를 조절하는 것입니다.
위치 수정
실제 위치가 명령된 위치와 다를 경우 제어 시스템은 필요한 수정을 결정합니다. 지나치게 공격적인 시스템은 진동을 일으킬 수 있고, 응답이 부족한 시스템은 추종 오류를 증가시킬 수 있으므로 적절한 튜닝이 필요합니다.
| 제어 레이어 | 주요 목적 | 일반적인 관심사 |
|---|---|---|
| 위치 루프 | 명령된 위치를 추적합니다. | 정확도, 오류 추종, 정착 |
| 속도 루프 | 모터 속도를 조절합니다 | 속도 안정성 및 외란 응답 |
| 전류 루프 | 모터 전류 및 토크 제어 | 동적 응답 및 전류 제한 |
| 파워 스테이지 | 모터에 전력을 공급합니다. | 전압, 전류, 스위칭, 열 동작 |
폐쇄 루프 제어가 중요한 이유
피드백이 없으면 컨트롤러는 모터가 실제로 명령된 위치나 속도에 도달했는지 여부를 직접 확인할 수 없습니다. 폐쇄 루프 제어를 통해 시스템은 편차를 감지하고 대응할 수 있습니다.
이는 작동 중에 기계 부하가 변경될 때 특히 유용합니다.
튜닝이 기계를 반영해야 하는 이유
견고한 직접 결합 메커니즘은 유연한 벨트 구동 축의 다양한 제어 설정을 허용할 수 있습니다. 또한 큰 관성 하중은 움직이는 경량 캐리지와 다르게 동작합니다.
따라서 서보 튜닝은 기계적 구성이 확립된 후에 수행되어야 합니다.
모션 조정
다축 기계에서 각 로컬 서보 루프는 자체 모터를 처리하는 반면 모션 컨트롤러는 전체 궤적을 조정합니다.
동기화 품질은 컨트롤러 성능, 통신 타이밍, 드라이브 응답 및 축 간의 기계적 일관성에 따라 달라집니다.
어떤 구성 요소를 함께 맞춰야 합니까?
완전한 서보 축에는 일반적으로 조정된 세트로 작동해야 하는 여러 구성 요소가 포함됩니다.
모터
모터는 기계적 토크를 제공합니다. 중요한 매개변수에는 정격 토크, 피크 토크, 정격 속도, 최대 속도, 피드백 유형, 장착 치수, 샤프트 치수 및 옵션 홀딩 브레이크가 포함됩니다.
운전하다
드라이브는 모터 전류를 제어하고 피드백 정보를 수신합니다. 전류 범위, 전압 등급, 제어 기능, 인코더 인터페이스, 통신 옵션 및 기계 설치 치수는 모터 및 컨트롤러와 일치해야 합니다.
피드백 장치
인코더나 리졸버는 모터가 실제로 무엇을 하고 있는지 드라이브에 알려줍니다. 드라이브는 피드백 기술과 전기 인터페이스를 이해해야 합니다.
모션 컨트롤러
모션 컨트롤러는 궤적을 생성하고 축을 좌표화합니다. 기계에 따라 모션 기능이 있는 PLC, CNC 제어, 로봇 컨트롤러 또는 기타 자동화 플랫폼이 될 수 있습니다.
기계식 변속기
기어박스, 커플링, 볼 나사, 벨트, 랙, 풀리 및 기타 메커니즘은 모터 동작이 기계 동작으로 변환되는 방식을 결정합니다.
| 시스템 부분 | 주요 기능 | 중요한 호환성 포인트 |
|---|---|---|
| 서보 모터 | 기계적 토크를 생성합니다. | 토크, 속도, 피드백, 장착 |
| 서보 드라이브 | 전기 출력을 제어합니다 | 모터 정격, 피드백, 전압, 전류 |
| 인코더 또는 리졸버 | 모션 피드백 제공 | 인터페이스, 해상도, 통신 |
| 모션 컨트롤러 | 모션 명령을 생성합니다 | 네트워크 및 제어 호환성 |
| 기계식 변속기 | 움직임을 기계로 전달 | 비율, 백래시, 강성, 치수 |
모터 드라이브 페어링
서보 모터와 드라이브는 종종 호환 가능한 조합으로 설계됩니다. 드라이브에 확립된 모터 데이터와 호환 가능한 피드백 설정이 포함될 수 있으므로 시운전이 단순화됩니다.
교체 프로젝트의 경우 기계 컨트롤러와 기계 시스템이 변경되지 않은 경우 원래의 모터-구동 관계를 유지하는 것이 특히 유용할 수 있습니다.
컨트롤러-드라이브 통신
컨트롤러와 드라이브는 동작 명령과 상태 정보를 교환해야 합니다. 장비를 선택하기 전에 필요한 통신 아키텍처를 식별해야 합니다.
액세서리가 중요한 이유
전원 케이블, 피드백 케이블, 커넥터, 제동 구성품 및 장착 액세서리는 모두 성공적인 설치에 영향을 미칠 수 있습니다.
이러한 부품은 관련 없는 추가 항목으로 취급하기보다는 전체 구성의 일부로 확인해야 합니다.
토크, 속도 및 관성은 제품 선택을 어떻게 결정합니까?
토크와 속도는 모터 선택의 기초를 형성합니다. 관성, 가속 시간 및 듀티 사이클은 선택한 모터가 필요한 동작을 수행할 수 있는지 여부를 결정합니다.
연속 토크
연속 토크는 정의된 열 조건에서 지속적인 작동을 통해 공급될 수 있는 토크를 나타냅니다.
이는 기계 듀티 사이클의 실제 연속 부분과 비교되어야 합니다.
피크 토크
피크 토크는 가속, 급속 후진 또는 프로세스 교란과 같은 단기 이벤트를 지원합니다.
피크 기간과 발생 빈도가 모두 중요합니다.
속도 범위
모터는 기계의 필수 속도 범위 내에서 작동해야 합니다. 높은 최대 속도는 기계 역학과 제어 시스템이 안전하게 사용할 수 있는 경우에만 유용합니다.
부하 관성
관성은 회전 속도 변화에 대한 저항을 측정합니다. 관성이 높을수록 가속 또는 감속 시 더 많은 토크가 필요합니다.
기어박스를 사용하는 경우 모터에 반영되는 부하 관성은 변속비에 따라 달라집니다.
중력 하중
수직축은 특별한 경우입니다. 중력은 지속적인 토크 요구를 생성하며 홀딩 브레이크가 필요할 수도 있습니다.
| 매개변수 | 물어볼 질문 | 중요한 이유 |
|---|---|---|
| 연속 토크 | 지속적인 동작에는 어떤 토크가 필요합니까? | 열 적합성 결정 |
| 피크 토크 | 가장 높은 단기 토크는 얼마입니까? | 가속 및 교란 성능을 결정합니다. |
| 속도 | 최소 및 최대 작동 속도는 얼마입니까? | 모터 작동 범위를 정의합니다. |
| 관성 | 얼마나 많은 회전 질량을 가속해야 합니까? | 토크 및 튜닝에 영향을 미칩니다. |
| 사이클 시간 | 축은 얼마나 자주 동작을 반복합니까? | 열 및 동적 요구 사항에 영향을 미칩니다. |
RMS 토크가 중요한 이유
순환 기계의 경우 모터는 동일한 토크를 지속적으로 경험하지 않습니다. 높은 토크로 가속하고, 적당한 토크로 주행하고, 감속한 다음 공회전 상태를 유지할 수 있습니다.
RMS 토크는 사이클 동안의 열 수요를 유용하게 표현합니다.
가속 토크
단순화된 기계적 관계는 다음과 같습니다.
가속 토크 = 관성 × 각가속도
이 관계는 관성이 높고 가속도가 높은 기계에 정상 상태 부하가 상대적으로 적더라도 상당한 최대 모터 토크가 필요한 이유를 보여줍니다.
전송 비율
기어박스는 모터 측 반사 관성을 줄이면서 출력 토크를 높일 수 있습니다. 따라서 실제 선택에서는 모터와 기계식 변속기를 모두 고려해야 합니다.
외부 공정력
절단, 프레싱, 인장, 클램핑, 와인딩 및 기타 작업은 모터 토크 요구 사항을 추가하는 외부 힘을 생성할 수 있습니다.
- 움직임을 정의합니다.이동, 속도, 가속, 감속 및 사이클 시간을 설정합니다.
- 부하를 결정합니다.질량, 관성, 마찰, 중력 및 외부 공정력을 식별합니다.
- 전송 검토:기어박스 비율, 나사 피치, 벨트 비율 또는 기타 기계적 관계를 기록합니다.
- 토크 계산:연속, 가속 및 최대 요구 사항을 결정합니다.
- 속도 확인:필요한 작동 범위가 모터의 지정된 범위 내에 있는지 확인하십시오.
- 열 부하 검토:하나의 작동 지점이 아닌 전체 반복 사이클을 평가하십시오.
서보 애플리케이션에서 피드백 유형이 중요한 이유는 무엇입니까?
피드백은 모션 제어 루프를 닫는 데 필요한 정보를 제공합니다. 다양한 피드백 기술은 분해능, 위치 정보, 견고성 및 전기 인터페이스의 다양한 조합을 제공합니다.
증분 인코더
증분 인코더는 모터 샤프트가 회전할 때 펄스 신호를 생성합니다. 제어 시스템은 이러한 펄스를 사용하여 이동과 방향을 결정합니다.
이는 시작 후 참조 절차가 허용되는 많은 애플리케이션에 적합합니다.
절대 인코더
절대 인코더는 정의된 위치 정보를 제공합니다. 설계에 따라 이를 통해 시스템은 동력 복원 후 샤프트 위치를 보다 직접적으로 식별할 수 있습니다.
이는 시동 직후 위치 정보가 중요한 기계에 유용할 수 있습니다.
리졸버 피드백
리졸버는 전자기 원리를 사용하여 각도 위치를 결정하며 견고성이 중요한 까다로운 환경에 적합할 수 있습니다.
해결
피드백 분해능은 샤프트 움직임을 얼마나 세밀하게 측정할 수 있는지를 나타냅니다. 해상도가 높을수록 더 나은 제어가 가능하지만 기계적 부정확성이 자동으로 제거되지는 않습니다.
| 피드백 유형 | 기본특성 | 선택 고려 사항 |
|---|---|---|
| 증분 인코더 | 펄스 기반 상대 이동 정보 | 기준 위치 및 인터페이스 |
| 절대 인코더 | 정의된 샤프트 위치 정보 | 해결과 의사소통 |
| 리졸버 | 전자기 위치 피드백 | 환경적 견고성과 인터페이스 |
피드백 및 포지셔닝 정확도
위치 정확도는 엔코더 분해능 이상의 요소에 따라 달라집니다. 기계적 백래시, 커플링 유연성, 볼 스크류 정확도, 프레임 강성, 열팽창 및 컨트롤러 튜닝은 모두 최종 기계 오류의 원인이 될 수 있습니다.
피드백 케이블 라우팅
피드백 케이블은 많은 기계의 전원 케이블 및 스위칭 전자 장치 근처에서 작동합니다. 차폐, 접지, 커넥터 무결성 및 적절한 라우팅은 신호 품질을 보존하는 데 도움이 됩니다.
교체 중 피드백 호환성이 중요한 이유
기존 드라이브는 특정 피드백 기술에 맞게 구성될 수 있습니다. 따라서 다른 엔코더 인터페이스를 갖춘 교체 모터에는 다른 드라이브 또는 피드백 옵션이 필요할 수 있습니다.
서보 드라이브는 모션 성능에서 어떤 역할을 합니까?
서보 드라이브는 기계 컨트롤러와 모터 사이의 전원 및 제어 인터페이스입니다. 이는 모터가 명령 변경에 얼마나 빠르고 정확하게 반응할 수 있는지를 결정합니다.
전력 변환
드라이브는 들어오는 전력을 제어된 모터 전류로 변환합니다. 반도체 스위칭은 제어 알고리즘에 따라 필요한 3상 출력을 생성합니다.
현행 규제
전류 조절은 토크 제어의 핵심입니다. 빠른 전류 응답을 통해 기계 부하가 변경될 때 드라이브가 신속하게 반응할 수 있습니다.
피드백 처리
드라이브는 인코더 또는 리졸버 데이터를 해석하고 해당 정보를 명령된 모션과 결합하여 수정 사항을 계산합니다.
보호
드라이브는 일반적으로 전류, 전압, 온도 및 기타 내부 작동 조건을 모니터링합니다. 보호 대응에는 오류에 따라 경보, 전류 제한, 제어된 정지 또는 종료가 포함될 수 있습니다.
의사소통
드라이브는 지정된 산업용 네트워크를 통해 PLC, CNC, 모션 컨트롤러, HMI 또는 감시 시스템과 통신할 수 있습니다.
| 드라이브 기능 | 목적 | 애플리케이션 영향 |
|---|---|---|
| 전류 제어 | 모터 전류를 조절합니다. | 토크 응답 |
| 속도 제어 | 명령된 속도를 유지합니다. | 속도 안정성 |
| 위치 제어 | 명령된 위치를 추적합니다. | 위치 정확도 및 정착 |
| 피드백 처리 | 실제 모션을 읽습니다. | 폐쇄 루프 수정 |
| 보호 | 작동 조건을 모니터링합니다. | 장애 대응 및 장비 보호 |
| 의사소통 | 제어 및 진단 데이터 교환 | PLC 및 기계 통합 |
드라이브 크기가 애플리케이션에 따라 다른 이유
지속적으로 회전하는 축에 사용되는 드라이브는 급속 인덱싱에 사용되는 것과 동일한 요구 사항을 갖지 않을 수 있습니다.
빈번한 가속과 높은 피크 토크는 더 큰 단기 전류 성능을 요구할 수 있습니다.
드라이브 및 모터 데이터
드라이브에는 의도한 제어 성능을 달성하기 위해 모터별 매개변수가 필요할 수 있습니다.
잘못된 모터 데이터는 토크 제어 불량, 불필요한 전류 또는 잘못된 보호 동작을 초래할 수 있습니다.
드라이브 열 조건
캐비닛 온도, 장착 간격, 스위칭 주파수, 출력 전류 및 환기 모두가 드라이브 온도에 영향을 미칩니다.
따라서 설치 설계는 드라이브에 지정된 환경 및 열 요구 사항을 따라야 합니다.
브레이크, 커넥터 및 기계적 인터페이스가 선택에 어떤 영향을 미칩니까?
코어 모터 정격보다는 인터페이스에서 많은 교체 문제가 발생합니다. 모터는 필요한 토크와 속도를 일치시킬 수 있지만 샤프트, 플랜지, 커넥터 또는 브레이크 차이로 인해 여전히 기계에 맞지 않습니다.
홀딩 브레이크
홀딩 브레이크는 전기 토크가 제거될 때 정지 모터 위치를 유지할 수 있습니다. 수직 축에는 이 기능이 필요한 경우가 많습니다.
브레이크 전압, 배선, 해제 동작 및 컨트롤러 순서를 확인해야 합니다.
Shaft dimensions
샤프트 직경과 샤프트 길이는 커플링, 기어박스, 풀리 또는 기타 기계식 변속기와 일치해야 합니다.
플랜지 치수
모터 장착은 일반적으로 플랜지 패턴, 볼트 간격, 파일럿 직경 및 전체 모터 치수에 따라 달라집니다.
커넥터 배열
전원 및 피드백 커넥터는 모델 제품군이나 제품 세대에 따라 다르게 위치할 수 있습니다. 커넥터 방향은 케이블 배선 및 캐비닛 레이아웃에도 영향을 미칠 수 있습니다.
냉각 장치
일부 모터는 자연 냉각에 의존하는 반면 다른 모터는 제품 설계에 따라 추가 냉각 장치를 사용할 수 있습니다.
| 인터페이스 | 확인할 사항 | 중요한 이유 |
|---|---|---|
| 브레이크 | 브레이크 유형 및 전압 | 홀딩 및 제어 호환성 |
| 샤프트 | 해당하는 경우 직경, 길이, 키홈 | 기계적 커플링 |
| 플랜지 | 장착 치수 및 파일럿 | 물리적 설치 |
| 전원 커넥터 | 커넥터 유형 및 핀 구성 | 전기 설치 |
| 피드백 커넥터 | 인코더 인터페이스 및 배선 | 폐쇄 루프 작동 |
| 냉각 | 냉각 방법 및 설치 요구 사항 | 열 성능 |
교체 프로젝트에서 장착 치수가 중요한 이유
산업용 기계는 고정된 장착 지점을 중심으로 설계되는 경우가 많습니다. 전체 치수가 다른 교체 모터의 경우 전기 정격이 허용되는 경우에도 기계적 재설계가 필요할 수 있습니다.
커넥터 방향이 중요한 이유
케이블 라우팅은 보호 덮개, 기계 가드, 이동 구성 요소 및 캐비닛 벽으로 인해 제한되는 경우가 많습니다. 따라서 커넥터 방향은 설치 실용성에 영향을 미칠 수 있습니다.
브레이크 해제 타이밍
수직 축의 경우 브레이크 해제와 모터 토크 생성을 조정해야 합니다. 브레이크를 너무 일찍 해제하거나 브레이크가 걸리기 전에 모터 토크를 제거하면 원치 않는 축 이동이 발생할 수 있습니다.
다양한 서보 제품 세대를 어떻게 평가해야 합니까?
산업 자동화 장비는 수년 동안 계속 사용되는 경우가 많습니다. 결과적으로 엔지니어와 유지 관리 팀은 다양한 기계에 대해 최신 및 기존 제품 세대를 소싱해야 할 수도 있습니다.
관련 제품군은 치수, 피드백 옵션, 드라이브 호환성, 통신 아키텍처 또는 사용 가능한 액세서리가 다르지만 비슷한 기능을 공유할 수 있습니다.
확립된 모터 제품군
오래된 자동화 시스템은 수년간 안정적으로 계속 작동할 수 있습니다. 교체가 필요한 경우 원래 재료 번호는 설치된 구성에 대한 중요한 정보를 제공합니다.
최신 모터 제품군
최신 제품군은 다양한 하우징 크기, 피드백 옵션, 냉각 방법 또는 통합 기능을 제공할 수 있습니다.
이러한 제품은 새로운 프로젝트에 매우 적합할 수 있지만 반드시 오래된 모터를 기계적으로 직접 교체할 필요는 없습니다.
모델 코드가 중요한 이유
산업 모델 번호는 중요한 구성 정보를 인코딩할 수 있습니다. 작은 접미사 차이로 피드백, 브레이크, 권선, 장착 또는 기타 옵션을 구분할 수 있습니다.
| 비교 포인트 | 확인해야 할 사항 | 무시할 경우 교체 위험 |
|---|---|---|
| 모터 제품군 | 원래 가족과 제안된 가족 | 다양한 기술 아키텍처 |
| 모델 번호 | 전체 재료 번호 | 잘못된 구성 |
| 피드백 | 인코더 또는 리졸버 사양 | 드라이브 비호환성 |
| 브레이크 | 브레이크 옵션 및 전압 | 통제 또는 유지 문제 |
| 설치 | 플랜지 및 샤프트 치수 | 기계 설치 충돌 |
| 드라이브 관계 | 호환 가능한 드라이브 제품군 | 잘못된 서보 시스템 조합 |
교체가 항상 동일한 하드웨어를 의미하는 것은 아닙니다.
더 이상 사용되지 않거나 사용할 수 없는 모델은 이후 제품군과 비교하여 평가해야 할 수도 있습니다. 그러한 상황에서는 전기, 기계, 피드백, 소프트웨어, 제어 및 통신 특성을 비교해야 합니다.
동일한 제품군을 유지하는 경우 유용합니다.
기계에 동일한 플랫폼의 여러 축이 포함되어 있는 경우 동일한 생태계를 유지하면 구성 및 예비 부품 관리가 단순화될 수 있습니다.
다른 가족이 적절한 경우
최신 기계 또는 주요 제어 시스템 업그레이드를 통해 다른 서보 플랫폼을 사용할 수 있는 기회가 제공될 수 있습니다. 이는 단순한 제품 대체가 아닌 시스템 엔지니어링 결정으로 처리되어야 합니다.
고응답 모션이 필요한 산업용 애플리케이션은 무엇입니까?
서보 시스템은 기계에 반복 가능한 동작, 높은 가속도, 조정된 축 또는 정확한 위치 지정이 필요한 경우 특히 적합합니다.
인덱싱, 필름 공급, 절단, 밀봉, 충전 및 동기화된 제품 처리.
피드 축, 위치 지정, 조정된 이동 및 정밀 기계 제어.
조정된 속도, 위치 및 토크 응답이 필요한 다축 이동.
롤러 동기화, 등록, 와인딩, 슬리팅 및 장력 관련 이동.
삽입, 고정, 분배, 압착 및 검사를 위한 반복 가능한 위치 지정.
인덱싱, 이송 시스템, 리프팅, 픽 앤 플레이스 및 자동화된 위치 지정.
포장
포장 기계는 정확한 타이밍에 의존하는 경우가 많습니다. 다른 축이 절단이나 밀봉을 수행하는 동안 제품은 올바른 위치에 도착해야 합니다.
서보 시스템은 동기화된 동작 명령을 통해 이러한 동작을 조정하는 데 도움을 줍니다.
공작기계
공작 기계에는 정확한 피드 이동과 반복 가능한 위치 지정이 필요할 수 있습니다. 서보 축은 볼 나사, 회전 테이블 또는 기타 위치 지정 메커니즘을 구동할 수 있습니다.
로봇공학
로봇 시스템은 계획된 궤적에 따라 함께 움직이는 여러 축에 의존합니다. 컨트롤러는 각 서보 드라이브가 로컬 모터를 조절하는 동안 전반적인 조정을 처리합니다.
인쇄 및 변환
인쇄 및 변환 장비에는 롤러와 처리 섹션 간의 정확한 관계가 필요한 경우가 많습니다. 속도 차이는 등록 및 자재 취급에 영향을 미칠 수 있습니다.
조립 자동화
조립 기계는 높은 빈도로 짧은 동작을 반복하는 경우가 많습니다. 따라서 일관된 가속, 감속, 위치 지정 및 토크 응답이 중요할 수 있습니다.
자재 취급
자동화된 처리 장비는 빠른 이동과 제어된 정지가 필요할 수 있습니다. 부하는 사이클마다 다를 수도 있습니다.
| 애플리케이션 | 일반적인 모션 요구 사항 | 중요 선택 영역 |
|---|---|---|
| 포장 | 인덱싱 및 동기화 | 위치 제어 및 통신 |
| 공작기계 | 정확한 이송 동작 | 피드백 및 동적 응답 |
| 로봇공학 | 다축 궤적 | 동기화 및 위치 제어 |
| 인쇄 | 롤러 동기화 | 속도 조절 및 조정 |
| 집회 | 신속하고 반복 가능한 움직임 | 가속 및 정착 동작 |
| 자재 취급 | 빠른 이동 및 통제된 정지 | 토크, 관성, 제동 |
애플리케이션에 따라 기술 우선순위가 결정됩니다. 고속 패키징 축은 빠른 응답이 필요할 수 있는 반면, 무거운 이송 축은 피크 토크 및 관성 처리에 더 중점을 둘 수 있습니다.
구매자가 교체품을 주문하기 전에 무엇을 확인해야 합니까?
새 제품이 기존 기계 및 제어 아키텍처에 맞아야 하기 때문에 교체 프로젝트는 새 장비 소싱보다 더 까다로운 경우가 많습니다.
전체 모델 번호를 확인하세요
전체 자재 번호는 일반적으로 단축된 제품 이름보다 더 유용합니다. 이는 필요한 전압, 피드백, 브레이크, 권선 또는 기계적 구성을 구별하는 데 도움이 됩니다.
모터 명판을 확인하세요.
전력, 토크, 속도, 전류, 전압, 피드백 정보, 브레이크 정보 및 전체 모델 번호를 기록하십시오.
기존 드라이브 확인
드라이브 모델, 전류 정격, 공급 전압, 제어 플랫폼, 피드백 인터페이스, 통신 옵션 및 설치된 액세서리를 확인하십시오.
컨트롤러를 확인하세요
PLC, CNC, 로봇 컨트롤러 또는 모션 컨트롤러를 식별하고 기존 드라이브와 통신하는 방법을 결정합니다.
기계적 인터페이스를 확인하세요
샤프트 치수, 플랜지 치수, 볼트 패턴, 파일럿 치수 및 사용 가능한 설치 공간을 측정합니다.
케이블 연결을 확인하세요.
전원 케이블과 피드백 케이블은 해당하는 경우 커넥터 유형, 길이, 라우팅, 차폐 및 핀 할당을 확인해야 합니다.
| 교체 확인 | 필수 정보 | 이유 |
|---|---|---|
| 모터 모델 | 전체 재료 번호 | 정확한 구성 식별 |
| 드라이브 모델 | 완전한 모델 및 옵션 | 제어 호환성 확인 |
| 피드백 | 인코더 또는 리졸버 정보 | 폐쇄 루프 호환성 보장 |
| 브레이크 | 브레이크 옵션 및 전압 | 올바른 홀딩 작업 지원 |
| 기계적 적합성 | 샤프트, 플랜지, 치수 | 물리적 설치 확인 |
| 의사소통 | PLC 또는 컨트롤러 인터페이스 | 기계 통합 유지 |
사진이 도움이 되는 이유
명판 사진을 사용하면 특히 인쇄된 코드가 길거나 여러 구성 세그먼트가 포함된 경우 모델 식별이 더 쉬워집니다.
커넥터 및 장착 배열 사진도 기계적, 전기적 차이점을 식별하는 데 도움이 될 수 있습니다.
원본 애플리케이션을 설명해야 하는 이유
모터가 포장 라인, 공작 기계, 로봇 또는 컨베이어에 사용된다는 사실을 알면 토크, 속도, 제동 및 제어 요구 사항에 대한 컨텍스트를 얻을 수 있습니다.
교체가 외관을 기준으로 해서는 안 되는 이유
두 개의 서보 모터는 피드백 시스템, 샤프트 치수, 장착 구성 또는 드라이브 호환성이 서로 다르지만 유사해 보일 수 있습니다.
- 설치된 모델을 기록하십시오.전체 모터 및 드라이브 모델 번호를 파악하십시오.
- 기술 등급 기록:전압, 전류, 토크, 전력, 속도를 확인합니다.
- 피드백 식별:인코더 또는 리졸버 유형과 인터페이스를 기록합니다.
- 브레이크 구성을 확인하십시오.홀딩 브레이크가 설치되어 있는지 확인하십시오.
- 치수 확인:샤프트, 플랜지, 장착 및 전체 치수를 비교하십시오.
- 통신 확인:PLC, CNC 또는 모션 컨트롤러 호환성을 확인하십시오.
- 신청서를 검토하세요.실제 기계 작업 및 동작 요구 사항을 설명합니다.
- 제안된 모델을 확인합니다.주문하기 전에 전체 제품 구성을 확인하십시오.
공급업체는 모델 기반 소싱을 어떻게 지원할 수 있습니까?
브랜드 산업 자동화 장비의 경우 공급업체는 구매자가 올바른 모델을 식별하고 주문이 완료되기 전에 호환성을 확인할 수 있도록 지원함으로써 가치를 더할 수 있습니다.
모델 식별
요청한 제품군 및 응용 분야에 대해 원본 자재 번호를 확인할 수 있습니다.
이는 고객이 설치된 기계 모델을 알고 있지만 어떤 서보 구성 요소가 필요한지 확실하지 않을 때 특히 유용합니다.
구성 확인
공급업체는 모터 정격, 피드백, 브레이크, 장착 및 관련 드라이브 요구 사항과 같은 주요 기술 세부 사항을 비교하는 데 도움을 줄 수 있습니다.
교체 소싱
유지 관리 팀에는 수년 동안 작동해 온 기계의 구성 요소가 필요한 경우가 많습니다. 요청한 제품은 최신 시리즈가 아닌 기존 제품군에 속할 수 있습니다.
따라서 모델 중심의 소싱 프로세스는 새로운 제품군에 대한 일반적인 권장 사항보다 더 유용할 수 있습니다.
신청정보 교차조회
원래 모델 번호가 불완전한 경우 애플리케이션 세부 정보를 통해 추가 정보를 얻을 수 있습니다.
- 기계 유형:장비와 축 기능을 식별합니다.
- 모터 정보:정격 토크, 속도, 전압, 전류 및 모델을 제공합니다.
- 드라이브 정보:현재 드라이브 모델 및 제어 플랫폼을 제공합니다.
- 피드백:엔코더 또는 리졸버 배열을 확인하십시오.
- 기계적 데이터:샤프트, 플랜지, 치수 및 장착 정보를 제공하십시오.
- 제어 시스템:PLC, CNC 또는 모션 컨트롤러를 식별합니다.
공급업체 주도 검증이 중요한 이유
산업 제품 코드는 완전한 기술적 맥락 없이는 해석하기 어려울 수 있습니다. 검색 결과에서 올바르게 보이는 모델이라도 피드백 인터페이스, 브레이크 옵션 또는 기계 구성이 다를 수 있습니다.
따라서 배송 전 확인을 통해 피할 수 있는 설치 문제를 예방할 수 있습니다.
신규 프로젝트와 대체 프로젝트 비교
새로운 기계의 경우 공급업체는 요청된 토크, 속도, 피드백, 컨트롤러 및 환경을 검토할 수 있습니다.
기존 기계의 경우 일반적으로 원래 모델과 명판 정보가 가장 강력한 출발점을 제공합니다.
| 프로젝트 유형 | 가장 유용한 정보 | 공급업체 중심 |
|---|---|---|
| 새로운 기계 | 모션 프로필 및 부하 요구 사항 | 제품 매칭 및 구성 |
| 정기 교체 | 완전한 오리지널 모델 | 정확한 모델 식별 |
| 오래된 기계 | 명판 및 적용 세부사항 | 제품군 소싱 확립 |
| 제어 업그레이드 | 기존 시스템과 새로운 컨트롤러 | 드라이브 및 통신 호환성 |
피해야 할 일반적인 조달 실수는 무엇입니까?
서보 구성 요소가 기술적으로 필요한 제품에 가깝지만 실제로는 호환되지 않는 경우 조달 오류로 인해 불필요한 지연이 발생할 수 있습니다.
- 단축된 모델 번호 사용:접미사 정보가 누락되면 중요한 구성 차이점이 숨겨질 수 있습니다.
- 전력 등급만 일치:토크, 속도, 피드백, 브레이크 및 치수도 중요합니다.
- 설치된 드라이브 무시:교체 모터를 선택하기 전에 모터 구동 호환성을 확인해야 합니다.
- 피드백 무시:인코더 또는 리졸버 차이로 인해 적절한 폐쇄 루프 작동이 방해될 수 있습니다.
- 장착 인터페이스 무시:샤프트와 플랜지의 차이로 인해 물리적 설치가 불가능할 수 있습니다.
- 컨트롤러 무시:기술적으로 적합한 드라이브는 기존 통신 시스템을 지원하지 않을 수 있습니다.
- 브레이크 무시:브레이크가 없거나 다른 브레이크는 수직축 작동에 영향을 미칠 수 있습니다.
- 최신 모델이 직접 교체된다고 가정합니다.이후 제품 세대는 서로 다른 기술 인터페이스를 가질 수 있습니다.
모델 번호 문제
긴 산업 모델 번호는 기억하기 어렵지만 모든 섹션에는 유용한 구성 정보가 포함될 수 있습니다. 교체를 요청할 때 가능하면 전체 코드를 제공해야 합니다.
전력 등급 문제
전력은 비교하기 쉽지만 완전한 모션 기능을 설명하지는 않습니다.
높은 피크 토크가 필요한 기계는 평균 출력은 동일하지만 부하 프로필이 더 부드러운 기계와 다른 모터 및 드라이브가 필요할 수 있습니다.
호환성 문제
제안된 조합이 기술적으로 검증되지 않는 한 모터와 드라이브는 일치하는 쌍으로 취급되어야 합니다.
문서화 문제
교체 프로젝트에는 원본 문서가 불완전한 오래된 기계가 포함되는 경우가 많습니다. 명판 사진, 캐비닛 사진, 배선 다이어그램 및 기계 애플리케이션 정보는 필요한 구성을 재구축하는 데 도움이 될 수 있습니다.
가정 문제
"동일 시리즈"가 반드시 "동일 사양"을 의미하는 것은 아닙니다. 관련 제품은 권선 구성, 피드백 옵션, 브레이크, 커넥터 또는 기계적 치수가 다를 수 있습니다.
전문 사양에는 어떤 정보가 포함되어야 합니까?
전문적인 서보 사양은 엔지니어링 및 조달 팀이 가정에 의존하지 않고 적절한 제품을 식별할 수 있도록 충분한 정보를 제공해야 합니다.
| 사양 카테고리 | 정의할 정보 | 선정목적 |
|---|---|---|
| 기계 응용 | 기계 유형 및 축 기능 | 모션 요구 사항 정의 |
| 모터 | 모델, 토크, 속도, 전압, 전류 | 모터 성능을 정의합니다. |
| 운전하다 | 모델, 전압, 전류, 옵션 | 전력 및 제어 호환성 정의 |
| 피드백 | 인코더 또는 리졸버 유형 | 폐쇄 루프 호환성 보장 |
| 모션 프로파일 | 속도, 가속도, 감속도, 이동거리, 사이클타임 | 동적 요구사항 정의 |
| 짐 | 질량, 관성, 마찰, 외력 | 토크 요구 사항을 결정합니다. |
| 브레이크 | 브레이크 유무 및 전압 | 고정 및 안전 기능 지원 |
| 기계적 인터페이스 | 샤프트, 플랜지, 장착 치수 | 신체적 적합성을 확인합니다 |
| 의사소통 | PLC, CNC 또는 모션 네트워크 인터페이스 | 자동화 통합 보장 |
| 환경 | 온도, 습도, 진동, 설치 조건 | 적용 적합성 확인 |
애플리케이션으로 시작하기
축이 실제로 수행하는 작업을 식별합니다. “자동화 장비용 서보 모터”는 너무 광범위합니다. 보다 유용한 설명에서는 이동, 부하, 속도, 가속 및 제어 요구 사항을 설명합니다.
완전한 모터 데이터 제공
가능한 경우 모터 출력, 토크, 속도, 전류, 전압, 피드백 및 브레이크 정보를 포함해야 합니다.
완전한 드라이브 데이터 제공
드라이브 모델, 공급 전압, 정격 전류, 통신 옵션, 피드백 인터페이스 및 설치된 액세서리를 문서화해야 합니다.
모션 사이클 정의
가속 시간, 감속 시간, 작동 속도, 이동 거리, 체류 시간 및 반복 빈도를 지정하십시오.
기계적 부하 정의
질량, 관성, 기어박스 비율, 나사 피치, 풀리 치수, 마찰 및 외부 프로세스 힘이 모두 선택에 영향을 미칠 수 있습니다.
환경 조건 정의
주변 온도, 캐비닛 온도, 진동, 습도, 먼지 및 설치 위치를 고려해야 합니다.
대체 제약조건 정의
기존 기계의 경우 사양은 어떤 구성 요소가 변경되지 않고 유지되어야 하는지 식별해야 합니다. 여기에는 컨트롤러, 캐비닛, 케이블, 기어박스, 커플링 및 장착 구조가 포함될 수 있습니다.
- 축 식별:기능과 기계 위치를 설명하십시오.
- 설치된 제품을 기록합니다.전체 모터 및 드라이브 모델 번호를 파악하십시오.
- 기록 등급:토크, 속도, 전류, 전압, 전력을 확인합니다.
- 피드백 식별:인코더 또는 리졸버 구성을 확인하세요.
- 기계적 인터페이스 검토:샤프트, 플랜지, 장착 및 전체 치수를 확인하십시오.
- 모션 정의:속도, 가속, 감속, 이동 및 사이클 시간을 기록합니다.
- 커뮤니케이션 정의:컨트롤러와 네트워크 아키텍처를 식별합니다.
- 제동 검토:회생 제동 및 유지 브레이크 요구 사항을 확인하십시오.
- 환경 검토:온도, 습도, 진동, 설치조건을 확인하세요.
- 최종 모델 확인:구매하기 전에 전체 구성을 교차 확인하십시오.
구매자는 공급자에게 무엇을 제공해야 합니까?
- 전체 재료 번호:명판에 있는 전체 모델 코드를 제공하십시오.
- 명판 이미지:가능한 경우 선명한 사진을 포함하세요.
- 드라이브 모델:해당 드라이브 또는 기존 제어 캐비닛 정보를 제공하십시오.
- 기계 응용:축 기능과 기계 프로세스를 설명합니다.
- 기계적 치수:교체 프로젝트를 위한 샤프트 및 장착 정보를 제공합니다.
- 피드백 정보:인코더, 리졸버 또는 기타 피드백 세부 정보를 식별합니다.
- 제어 아키텍처:PLC, CNC, 모션 컨트롤러 및 통신 인터페이스를 식별합니다.
이 정보를 통해 공급업체는 보다 의미 있는 제품 검사를 수행할 수 있습니다. 또한 추가 엔지니어링 작업이 필요할 수 있는 대체 구성과 정확한 교체를 구별하는 데도 도움이 됩니다.
자주 묻는 질문
렉스로스 서보 시스템은 어떤 용도로 사용되나요?
서보 시스템은 제어된 속도, 토크, 위치 지정 또는 조정된 움직임이 필요한 산업 기계에 사용됩니다. 일반적인 응용 분야에는 포장, 공작 기계, 로봇 공학, 인쇄, 조립 및 자동화된 자재 처리가 포함됩니다.
서보 모터는 서보 드라이브와 동일합니까?
아니요. 모터는 기계적 토크를 생성하는 반면, 서보 드라이브는 제어된 전력을 공급하고 전류, 피드백, 보호 및 통신 기능을 관리합니다.
피드백이 필요한 이유는 무엇입니까?
피드백은 실제 모터 위치나 속도에 대한 정보를 제공합니다. 제어 시스템은 실제 모션과 명령된 모션을 비교하여 수정합니다.
서보 모터를 선택할 때 가장 중요한 정보는 무엇입니까?
주요 정보에는 연속 토크, 피크 토크, 속도 범위, 부하 관성, 듀티 사이클, 피드백 유형, 브레이크 옵션, 공급 요구 사항, 장착 치수 및 컨트롤러 호환성이 포함됩니다.
서보를 선택하는 데 모터 전력이 충분합니까?
아니요. 전력은 하나의 매개변수일 뿐입니다. 실제 모션 프로파일, 연속 및 최대 토크, 속도, 관성, 피드백, 브레이크, 기계 인터페이스 및 드라이브 호환성도 확인해야 합니다.
피크 토크란 무엇입니까?
피크 토크는 모터의 단기 토크 성능입니다. 이는 가속, 급속 후진 및 일시적인 부하 교란 중에 특히 중요합니다.
부하 관성이 왜 중요합니까?
관성이 높으면 가속하거나 감속하는 데 더 많은 토크가 필요합니다. 따라서 모터 크기, 드라이브 용량, 제동 요구 사항 및 서보 튜닝에 영향을 미칠 수 있습니다.
증분형 인코더와 절대형 인코더의 차이점은 무엇입니까?
증분형 인코더는 펄스 기반 이동 정보를 제공하는 반면, 절대형 인코더는 정의된 위치 정보를 제공합니다. 적절한 선택은 기계 제어 아키텍처와 위치 요구 사항에 따라 달라집니다.
기존 서보 모터를 최신 모델로 교체할 수 있나요?
가능하지만 교체 시 전기, 기계, 피드백, 브레이크, 드라이브, 컨트롤러 및 통신 호환성을 확인해야 합니다. 새로운 제품은 자동으로 직접 교체되지 않습니다.
전체 모델 번호가 중요한 이유는 무엇입니까?
산업 모델 번호는 피드백, 브레이크, 장착, 권선, 전압 또는 기타 구성 세부 사항을 구분할 수 있습니다. 단축된 코드는 정확한 제품을 식별하는 데 충분한 정보를 제공하지 못할 수 있습니다.
서보모터 교체시 확인해야 할 사항은 무엇인가요?
전체 모델, 모터 정격, 피드백 시스템, 브레이크, 샤프트, 플랜지, 커넥터 배열, 드라이브 호환성, 컨트롤러 인터페이스, 케이블링 및 설치 치수를 확인하십시오.
하나의 서보 모터가 다른 드라이브와 작동할 수 있습니까?
제안된 드라이브가 모터의 전기 정격, 피드백 기술, 제어 요구 사항 및 기타 인터페이스를 지원하는 경우에만 가능합니다. 전체 기술 사양을 통해 호환성을 확인해야 합니다.
홀딩 브레이크의 목적은 무엇입니까?
홀딩 브레이크는 전기 토크가 제거될 때 모터를 정지 상태로 유지합니다. 중력이 움직임을 유발할 수 있는 수직 축에 특히 유용합니다.
홀딩 브레이크가 동적 제동을 대체합니까?
반드시 그런 것은 아닙니다. 홀딩 브레이크는 일반적으로 부하를 정지 상태로 유지하도록 설계되었습니다. 동적 정지는 서보 드라이브, 제동 저항, 회생 시스템 또는 기타 지정된 방법에 따라 달라질 수 있습니다.
샤프트와 플랜지 치수가 중요한 이유는 무엇입니까?
모터는 기계에 물리적으로 연결되어야 합니다. 샤프트 직경, 샤프트 길이, 플랜지 패턴 또는 파일럿 치수의 차이로 인해 전기 정격이 일치하더라도 직접 설치가 불가능할 수 있습니다.
서보 드라이브에는 어떤 통신 시스템을 사용할 수 있습니까?
정확한 인터페이스는 선택한 드라이브와 자동화 시스템에 따라 다릅니다. 산업용 필드버스 및 산업용 이더넷 기술은 동작 명령, 상태 정보, 진단 및 조정 제어에 사용될 수 있습니다.
서보 시스템을 포장 기계에 사용할 수 있습니까?
예. 포장 장비는 인덱싱, 공급, 절단, 밀봉, 등록 및 동기화된 이동을 위해 서보 축을 자주 사용합니다.
서보모터를 공작기계에 사용할 수 있나요?
예. 서보 시스템은 제어된 움직임과 반복성이 중요한 피드 및 위치 지정 기능에 일반적으로 사용됩니다.
전원이 동일해도 서보 교체가 실패할 수 있는 이유는 무엇입니까?
교체품은 토크 속도 특성, 피드백, 브레이크, 샤프트 치수, 플랜지 치수, 커넥터, 드라이브 호환성 또는 통신이 다를 수 있습니다. 일치하는 힘만으로는 동등성을 확립할 수 없습니다.
구매자는 공급자에게 어떤 정보를 보내야 합니까?
가장 유용한 정보에는 전체 모델 번호, 명판 사진, 설치된 드라이브 모델, 기계 애플리케이션, 토크 및 속도 요구 사항, 피드백 유형, 브레이크 구성, 기계적 치수, 컨트롤러 또는 통신 인터페이스가 포함됩니다.
공급업체가 오래된 서보 구성 요소를 식별하는 데 도움을 줄 수 있습니까?
예. 공급업체는 전체 모델 번호, 명판 정보, 사진 및 애플리케이션 세부 정보를 사용하여 요청한 제품을 식별하고 관련 구성을 확인할 수 있습니다.
항상 최신 세대의 제품을 선택해야 합니까?
아니요. 새 기계의 경우 현재 제품군이 적합할 수 있습니다. 기존 기계의 경우 가장 좋은 솔루션은 정확히 확립된 모델이거나 기존 전기 및 기계 인터페이스를 보존하는 신중하게 검증된 교체일 수 있습니다.
모터와 드라이브를 함께 평가해야 하는 이유는 무엇입니까?
드라이브는 필요한 전류를 공급하고 모터의 피드백을 올바르게 해석해야 합니다. 모터 및 드라이브 호환성은 제어 성능과 시운전에 직접적인 영향을 미칩니다.
서보 선택을 기술적으로 신뢰할 수 있게 만드는 것은 무엇입니까?
안정적인 서보 선택은 제품명이 아닌 기계에서 시작됩니다. 기계는 축이 어떻게 움직여야 하는지, 얼마나 많은 토크가 필요한지, 축이 얼마나 빨리 가속되어야 하는지, 얼마나 자주 반전하는지, 명령된 궤적을 얼마나 정확하게 따라야 하는지를 결정합니다.
여기에서 모터와 드라이브를 조화된 쌍으로 선택해야 합니다. 연속 토크는 지속적인 작동을 결정하고, 최대 토크는 단기 동적 성능을 결정하며, 속도는 사용 가능한 작동 범위를 정의합니다. 부하 관성, 중력, 변속비 및 프로세스 힘에 따라 실제 기계적 수요가 결정됩니다.
피드백은 또 다른 필수 레이어를 추가합니다. 인코더 또는 리졸버 기술은 드라이브와 일치해야 하며, 사용 가능한 분해능은 필요한 제어 성능을 지원해야 합니다. 동시에 백래시, 유연성, 정렬 및 전송 오류가 최종 위치 결정 성능을 제한할 수 있으므로 기계적 정확도는 여전히 중요합니다.
교체 프로젝트에는 세부 사항에 더 많은 주의가 필요합니다. 교체가 승인되기 전에 전체 모델 번호, 모터 명판, 드라이브 정보, 커넥터 배열, 브레이크 옵션, 샤프트 치수, 플랜지 패턴 및 통신 인터페이스를 모두 확인해야 합니다.
이는 모델 기반 소싱이 국제 구매자에게 실용적이 되는 곳입니다. 광범위한 제품 범주에서 일반 서보 구성 요소를 선택하는 대신, 보다 신뢰할 수 있는 방법은 정확한 필수 모델을 식별한 다음 이를 기존 기계 또는 계획된 응용 프로그램과 비교하여 검증하는 것입니다.
새로운 장비의 경우 토크, 속도, 관성, 듀티 사이클, 피드백, 컨트롤러 및 통신 요구 사항부터 선택이 시작될 수 있습니다. 유지 관리 및 교체 프로젝트의 경우 일반적으로 원래 자재 번호와 명판 정보가 가장 강력한 출발점을 제공합니다.
잘 어울리는 서보 시스템은 궁극적으로 모터, 드라이브, 피드백, 컨트롤러, 통신, 케이블링, 제동, 기계적 변속기 및 기계 구조 등 여러 계층이 함께 작동하는 데 달려 있습니다.
따라서 브랜드 산업 자동화 장비를 소싱하는 구매자의 목표는 단순히 유사해 보이는 서보 모터를 식별하는 것이 아닙니다. 목표는 기계와 기술적으로 호환되고 의도된 응용 분야에 실용적인 구성을 식별하는 것입니다.
소싱할 때렉스로스 서보전체 모델 번호, 기계 애플리케이션, 기존 드라이브 정보, 피드백 유형, 기계 치수 및 컨트롤러 세부 정보를 제공하는 제품은 공급업체에게 정확한 모델 일치를 위한 훨씬 더 강력한 기반을 제공합니다.
올바른 서보 모델을 식별하는 데 도움이 필요하십니까?
마오후이브랜드 산업 자동화 제품을 공급하고 모델 식별, 교체 소싱, 기술 사양 확인 및 애플리케이션 기반 제품 매칭을 지원합니다. 필요한 모델, 명판 정보 또는 기계 적용 세부 사항은저희에게 연락주세요.
