Schneider ILM1003P01A0000이 까다로운 서보 애플리케이션을 위한 실용적인 솔루션이 되는 이유는 무엇입니까?

기사 요약

현대 자동화 장비에는 정확한 위치 지정, 컴팩트한 기계 구성, 안정적인 피드백, 단순화된 시운전이 필요한 경우가 많습니다. 그만큼슈나이더 ILM1003P01A0000모터와 서보 드라이브 기능을 통합된 현장 장착 장치에 결합하여 이러한 요구 사항을 해결합니다. 이 아키텍처는 모듈식 기계 개념을 지원하면서 제어 캐비닛 내부에 전통적으로 설치되는 장비의 양을 줄일 수 있습니다.

이 기사에서는 ILM1003P01A0000의 주요 특성, 통합 아키텍처의 작동 방식, 유용할 수 있는 부분, 엔지니어가 확인해야 하는 사양, 기존 장치 또는 교체 장치를 소싱할 때 중요한 구매 고려 사항에 대해 설명합니다. 또한 설치 전에 정확한 모델 식별이 필수적인 이유도 설명합니다.

목차

1. 슈나이더 ILM1003P01A0000이란 무엇입니까?
2. 통합 서보 아키텍처는 어떻게 작동합니까?
3. 주요 사양은 무엇입니까?
4. 모션 애플리케이션에서 모터는 어떻게 작동합니까?
5. ILM1003P01A0000은 어디에 사용될 수 있나요?
6. 통합 서보 설계가 왜 가치가 있습니까?
7. 엔지니어는 설치 전에 무엇을 확인해야 합니까?
8. 이 모델을 소싱하거나 교체할 때 무엇이 ​​중요합니까?
9. 사용자가 어떻게 장기적인 안정성을 향상시킬 수 있습니까?
10. 자주 묻는 질문
11. 최종 생각

슈나이더 ILM1003P01A0000이란 무엇입니까?

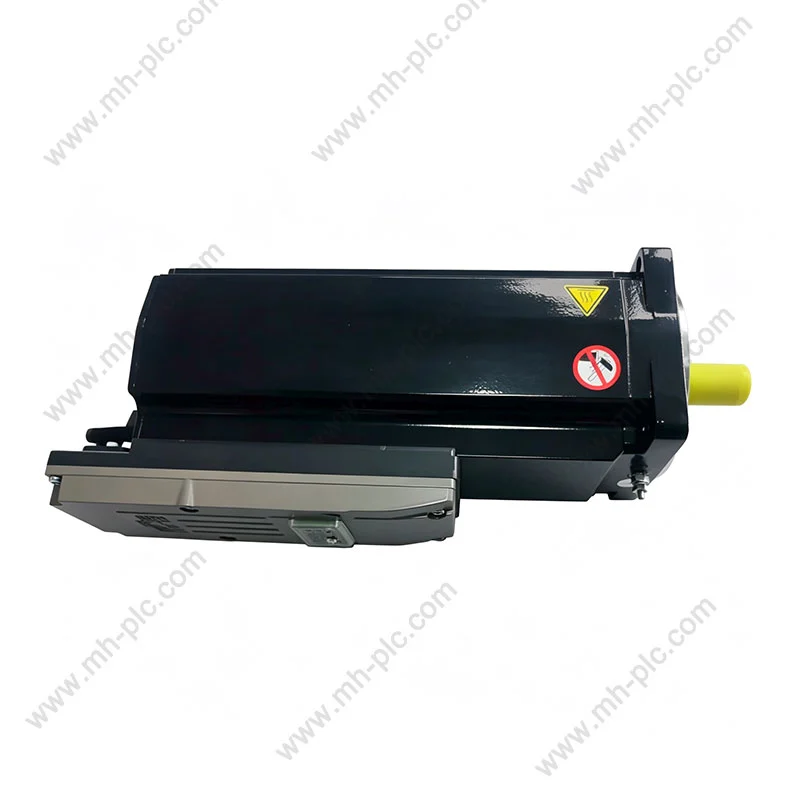

슈나이더 ILM1003P01A0000은 Lexium 62 ILM 제품군의 통합 서보 모터입니다. 모터와 구동 전자 장치가 별도의 구성 요소로 설치되는 기존 서보 배열과 달리 통합 ILM 장치는 모션 제어 전자 장치를 모터 어셈블리와 결합합니다.

슈나이더 일렉트릭은 모델을 다음과 같은 기능을 갖춘 통합 서보 모터로 식별합니다.100mm 플랜지, 5.8Nm 스톨 토크, 3000rpm 속도, 부드러운 샤프트, SinCos 단일 회전 128 피드백, 브레이크 없음. 이 모델은 드라이브 전자 장치를 모터 및 기계 모듈에 더 가깝게 이동시키려는 분산 서보 아키텍처와 연관되어 있습니다.

이러한 구별은 기존 구성 요소를 교체하는 엔지니어에게 중요합니다. ILM1003P01A0000은 단순히 일반적인 1.1kW AC 모터가 아닙니다. 피드백 구성, 통합 드라이브 아키텍처, 기계적 치수, 통신 요구 사항 및 전기적 특성이 모두 기계와 일치해야 합니다.

통합 서보 아키텍처는 어떻게 작동합니까?

통합 서보의 주요 개념은 분산화입니다. 기존 모션 시스템은 서보 증폭기를 제어 캐비닛 내부에 배치하고 전원 및 피드백 케이블을 통해 모터에 연결하는 경우가 많습니다. 통합 서보는 중요한 드라이브 전자 장치를 모터측 어셈블리로 전달합니다.

이 접근 방식은 독립 모듈로 구성된 기계에 특히 유용할 수 있습니다. 각 모션 모듈에는 자체 서보 모터 및 관련 전자 장치가 포함될 수 있으며, 기계 아키텍처는 적절한 연결을 통해 통신 및 전력 분배를 처리합니다.

• 모터 및 드라이브 통합:모터와 증폭기를 완전히 별도의 장치로 취급할 필요성이 줄어듭니다.
• 분산 설치:모션 제어 구성 요소를 기계 축에 더 가깝게 배치할 수 있습니다.
• 모듈식 기계 구성:반복 가능한 모션 모듈로 만든 장비를 지원합니다.
• 캐비닛 종속성 감소:엔지니어가 제어 캐비닛 공간을 최적화하는 데 도움이 됩니다.
• 피드백 통합:엔코더 구성은 독립적인 외부 구성 요소가 아닌 지정된 모터 어셈블리의 일부입니다.

그 결과는 다른 기계 설계 철학입니다. 중앙 캐비닛 내부의 모든 모션 구성 요소를 집중시키는 대신 선택된 제어 기능을 기계 전체에 분산시킵니다.

주요 사양은 무엇입니까?

모델 번호를 이해하는 것만으로는 안전한 교체가 불가능합니다. 다음 사양은 ILM1003P01A0000을 평가하는 엔지니어에게 유용한 기술 시작점을 제공합니다.

또한 독립 대리점 데이터는 이 장치를 절대 인코더, 약 1.1kW 유효 전력, IP54 보호 및 100 × 100mm 장착 구성을 갖춘 AC 서보 모터로 식별합니다. 이러한 세부 사항은 정확한 기계 및 지역 버전에 대한 해당 기술 문서와 항상 대조 확인해야 합니다.

모션 애플리케이션에서 모터는 어떻게 작동합니까?

서보 모터는 마력이나 정격 토크만을 기준으로 선택되는 것이 아닙니다. 가속, 감속, 위치 유지, 명령에 응답, 변화하는 부하에서 반복적으로 작동하는 능력도 마찬가지로 중요합니다.

3000rpm의 정격 속도와 약 3.5Nm의 정격 토크를 갖춘 ILM1003P01A0000은 단순한 정속 작동보다는 제어된 회전 운동이 필요한 모션 애플리케이션에 적합합니다. 통합 피드백 시스템을 통해 제어 아키텍처는 회전자 위치를 모니터링하고 폐쇄 루프 모션 제어를 지원할 수 있습니다.

약 5.8Nm의 실속 토크 사양은 가속 및 임시 부하 조건을 평가할 때 특히 관련이 있습니다. 그러나 엔지니어는 실속 토크를 연속 작동 정격으로 취급해서는 안 됩니다. 실제 부하 계산에서는 가속도, 듀티 사이클, 관성, 기어박스 비율, 마찰, 기계 방향, 주변 조건 및 전체 드라이브 시스템을 고려해야 합니다.

ILM1003P01A0000은 어디에 사용될 수 있나요?

통합 아키텍처는 이러한 유형의 서보를 다중 축, 컴팩트한 레이아웃 및 모듈식 구성이 중요한 자동화 기계에 특히 매력적으로 만듭니다.

애플리케이션 적합성은 항상 실제 축 요구 사항을 바탕으로 설정되어야 합니다. 기계적으로 호환되는 모델이라도 전기 ​​인터페이스, 통신 아키텍처, 부하 프로필 또는 피드백 요구 사항이 다를 경우 여전히 부적합할 수 있습니다.

통합 서보 설계가 왜 가치가 있습니까?

통합 서보의 가장 큰 장점은 단순히 두 개의 구성 요소가 결합되어 있다는 것이 아닙니다. 더 큰 이점은 기계의 물리적 설계 방식을 변경할 수 있다는 점입니다.

1. 보다 유연한 기계 아키텍처:분산 서보 구성 요소는 기계 제작자가 개별 기계 모듈 주위에 모션 시스템을 구성하는 데 도움이 될 수 있습니다.
2. 잠재적인 캐비닛 공간 절약:드라이브 전자 장치를 중앙 캐비닛에서 멀리 이동하면 PLC, 안전 장비, 배전 및 기타 구성 요소를 위한 공간을 확보할 수 있습니다.
3. 기존 모터 드라이브 분리 감소:모터와 드라이브는 통합 장치로 제공되므로 특정 장비 구성이 단순화됩니다.
4. 다축 시스템에 적합:분산 모션 아키텍처는 기계에 수많은 서보 축이 포함된 경우 특히 매력적일 수 있습니다.
5. 모듈식 엔지니어링:기계 제작자는 정의된 서보 어셈블리 주위에 반복 가능한 모션 모듈을 설계할 수 있습니다.

이러한 장점은 기계가 처음부터 분산 동작을 중심으로 설계되었을 때 가장 가치가 있습니다. 통신, 배전, 냉각, 케이블 연결 및 소프트웨어 요구 사항을 확인하지 않고 통합 서보를 기존 시스템에 장착하면 불필요한 시운전 문제가 발생할 수 있습니다.

엔지니어는 설치 전에 무엇을 확인해야 합니까?

올바른 부품 번호 식별이 첫 번째 단계이지만 마지막 단계는 아닙니다. ILM1003P01A0000을 설치하기 전에 엔지니어와 유지 관리 팀은 다음 사항을 확인해야 합니다.

• 정확한 부품 번호:ILM1003P01A0000의 모든 문자를 확인합니다.
• 기계적 치수:플랜지, 샤프트, 장착 구멍, 커플링 및 설치 간격을 확인하십시오.
• 브레이크 요구 사항:이 모델은 브레이크가 없는 사양이므로 수직 또는 중력 하중을 받는 축에는 특별한 주의가 필요합니다.
• 피드백 구성:SinCos 단일 회전 엔코더 배열 및 기계 제어 호환성을 확인하십시오.
• 통신 시스템:필요한 네트워크 및 컨트롤러 아키텍처를 확인하세요.
• 전기적 요구사항:전압, 전류, 케이블 배열 및 시스템 수준 전력 요구 사항을 확인합니다.
• 환경 조건:인클로저 보호, 온도, 습도, 먼지, 진동, 설치 환경을 확인하십시오.
• 부하 계산:연속 토크, 피크 토크, 가속도, 관성 및 듀티 사이클을 확인합니다.
• 소프트웨어 호환성:기존 모션 제어 소프트웨어 및 구성이 의도한 장치를 지원할 수 있는지 확인합니다.

이 모델을 소싱하거나 교체할 때 무엇이 ​​중요합니까?

유지 관리 팀의 경우 기존 산업 자동화 제품의 가장 큰 과제 중 하나는 기계가 수년 동안 작동되었을 때 정확한 구성 요소를 확보하는 것입니다.

Schneider Electric의 지역 페이지는 현재 이 참조에 대한 다양한 수명주기 정보를 제공합니다. 한 공식 지역 페이지에는 ILM1003P01A0000이 2023년 2월에 단종되었으며 직접 교체품 목록이 없다고 명시되어 있으며, 다른 지역 페이지에서는 2025년 9월에 표준 서비스가 종료된다고 보고합니다. 이는 구매자가 온라인 목록이 현재 공장 가용성을 자동으로 나타낸다고 가정해서는 안 된다는 것을 의미합니다.

유지보수 또는 기계 복원을 위해 장치를 구매할 때 다음을 고려하십시오.

신뢰할 수 있는 산업 부품 공급업체는 명확한 제품 식별, 상태 정보, 가능한 경우 기술 문서를 제공하고 재고 상태에 대한 투명한 커뮤니케이션을 제공할 수 있어야 합니다.

사용자가 어떻게 장기적인 안정성을 향상시킬 수 있습니까?

서보 신뢰성은 모터 자체보다 훨씬 더 많은 것에 달려 있습니다. 기계적 정렬, 케이블 라우팅, 환경 조건, 컨트롤러 구성 및 열 관리 모두 서비스 수명에 영향을 미칩니다.

• 장착 표면을 깨끗하게 유지하고 올바르게 정렬하십시오.
• 샤프트에 과도한 반경방향 또는 축방향 하중이 가해지지 않도록 하십시오.
• 예정된 유지 관리 중에 커넥터와 케이블을 검사하십시오.
• 불필요한 진동과 기계적 충격을 방지합니다.
• 작동 온도가 해당 사양 내에서 유지되는지 확인하십시오.
• 비정상적인 소음, 진동, 온도 또는 위치 오류를 모니터링합니다.
• 서보 매개변수 및 기계 구성에 대한 정확한 기록을 유지하십시오.
• 교체 구성 요소를 적절하게 식별하고 추적할 수 있도록 유지하십시오.

서보가 교체되면 시운전에는 단순히 기계에 전원을 공급하는 것 이상이 포함되어야 합니다. 피드백 인식, 모터 매개변수, 방향, 한계, 가속, 감속, 기계적 부하 및 안전 기능은 모두 기계 제조업체의 절차에 따라 점검되어야 합니다.

자주 묻는 질문

최종 생각

그만큼슈나이더 ILM1003P01A0000서보 모터와 드라이브 기능이 소형 기계측 장치에 통합된 분산 모션 제어 접근 방식을 나타냅니다. 100mm 플랜지, 약 3.5Nm 정격 토크, 5.8Nm 스톨 토크, 3000rpm 속도, 부드러운 샤프트, SinCos 단일 회전 피드백 및 브레이크 없는 구성으로 인해 기존 기계의 구성 요소를 평가할 때 정확한 사양 일치가 필수적입니다.

기계 제조업체의 경우 통합 아키텍처는 모듈식 장비 설계 및 제어 캐비닛 구성에 의미 있는 이점을 제공할 수 있습니다. 그러나 유지 관리 팀의 경우 가장 중요한 문제는 올바른 원래 구성 요소를 조달하고 수명 주기 상태를 확인하는 것일 수 있습니다. 공식 지역 정보에 따르면 모델의 수명 주기가 변경되었으므로 구매 결정에는 제품 상태, 문서, 호환성 및 향후 유지 관리 계획이 포함되어야 합니다.

동관난청마오휘기계장비무역유한회사 모델 번호, 기술 요구 사항, 제품 상태 및 소싱 세부 정보를 확인하여 산업 자동화 구성 요소를 찾는 고객을 지원할 수 있습니다. Schneider ILM1003P01A0000을 사용하는 장비를 유지 관리하는 경우 전체 부품 번호와 기계 요구 사항을 제공하면 소싱 프로세스를 더욱 정확하고 효율적으로 만들 수 있습니다.
